Descrizione del prodotto

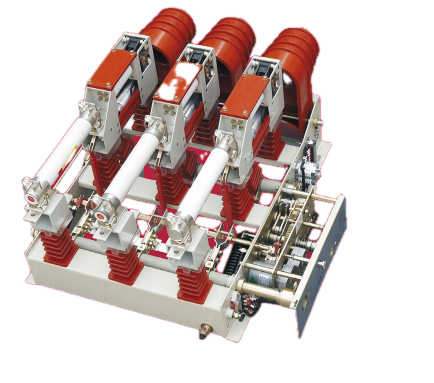

L'interruttore di carico sottovuoto ad alta tensione CA per interni con sezionatore di terra di Sangao è adatto per reti ad anello trifase AC50Hz o alimentazione terminale e apparecchiature elettriche industriali, è utilizzato principalmente per il controllo del carico e la protezione da cortocircuiti. L'interruttore sezionatore di carico attiva e interrompe la corrente di carico, la corrente a circuito chiuso, il trasformatore a vuoto e la corrente di carica del cavo. La combinazione può interrompere qualsiasi corrente fino alla corrente di cortocircuito nominale. Il distanziale di sezionamento ad azione diretta e la camera di estinzione dell'arco sono collegati, con funzionamento manuale ed elettrico. Il suo esclusivo meccanismo di azionamento consente alla camera di estinzione dell'arco di sopportare l'alta tensione solo al momento della chiusura e della realizzazione, ottenendo un volume ridotto e un peso leggero.

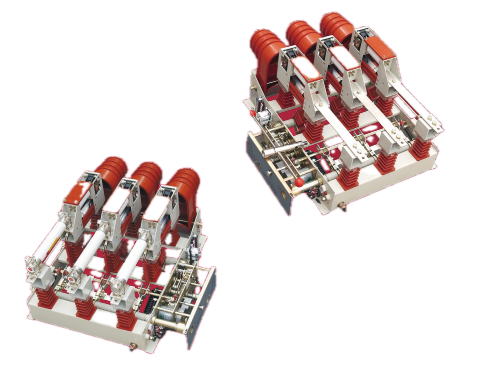

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Che cos'è l'interruttore del carico a vuoto?

Questo interruttore di carico in vuoto ad alta tensione CA per interni con sezionatore di terra è un dispositivo di commutazione per interni trifase CA 50 Hz per reti ad anello, alimentazione di terminali e applicazioni per apparecchiature industriali. L'unità utilizza un'ampolla in vuoto per l'estinzione dell'arco e un meccanismo di azionamento a molla (manuale o elettrico). Un sezionatore di terra opzionale con interblocco meccanico e otturatore di messa a terra fornisce un isolamento visibile per la manutenzione. Se dotato di fusibili, il gruppo interrompe le correnti di cortocircuito tramite l'azionamento del percussore. Tensione nominale 12 kV, corrente nominale 630 A, corrente ammissibile di breve durata 20 kA.

Funzioni del prodotto

Caricare la commutazione della corrente

L'interruttore di carico sottovuoto ad alta tensione CA per interni con sezionatore di terra crea e interrompe correnti di carico fino a 630 A in condizioni operative normali, coprendo i carichi tipici di alimentatori e trasformatori.

Commutazione di corrente a circuito chiuso

Commuta le correnti a circuito chiuso nelle configurazioni di rete ad anello, consentendo il trasferimento del carico tra alimentatori senza interrompere la fornitura ai clienti a valle.

Commutazione di corrente del trasformatore a vuoto

Il nostro sezionatore di carico con interruzione in vuoto ad alta tensione per esterni crea e interrompe correnti a vuoto di trasformatori con capacità fino a 1600 kVA, corrispondenti ai livelli di corrente di eccitazione di spunto magnetizzante e di stato stazionario dei trasformatori di distribuzione.

Commutazione della corrente di carica del cavo

Crea e interrompe le correnti di carica dei cavi per sezioni di cavi sotterranei o aerei, consentendo l'eccitazione e la diseccitazione delle linee di alimentazione dei cavi.

Protezione da cortocircuito (con fusibili)

Se configurato con fusibili limitatori di corrente, il meccanismo a percussore del fusibile aziona la barra di scatto dell'interruttore, aprendo tutte e tre le fasi al rilevamento del guasto. Il gruppo può interrompere qualsiasi corrente fino al valore di cortocircuito nominale, fornendo uno strato di protezione secondario in cui gli interruttori o i relè a monte sono i principali dispositivi di eliminazione dei guasti.

Isolamento per manutenzione

Il sezionatore di terra integrato, quando chiuso, fornisce un collegamento di terra visibile sul lato carico. L'otturatore di messa a terra blocca fisicamente l'accesso alle parti sotto tensione, consentendo al personale di manutenzione di verificare l'isolamento e lavorare in sicurezza sulle apparecchiature a valle.

Interruttore di interruzione del carico rispetto all'interruttore automatico del vuoto

Caratteristica	Interruttore di interruzione del carico (questa unità)	Interruttore automatico in vuoto (VCB)
Commutazione della corrente di carico normale	SÌ	SÌ
Interruzione della corrente di guasto da cortocircuito	No (solo con combinazione di fusibili)	Sì (fino al suo potere di interruzione)
Sezionatore di terra integrato	Opzione standard	Non tipico; necessario un sezionatore di terra separato
Applicazione tipica	Linea di alimentazione, anello principale, ingresso del trasformatore in cui la protezione dai guasti è a monte	Dispositivo di protezione principale per alimentatori e trasformatori
Costo	Inferiore	Più alto

Parametri tecnici

Parametro	Valore	Interpretazione
Tensione nominale	12 kV	Compatibile con le reti di distribuzione standard da 10‑12 kV in tutto il mondo.
Corrente nominale	630 A	Supporta carichi tipici di alimentatori e trasformatori fino a 10 MVA a 10 kV.
Corrente di breve durata	20 kA (per 4 s)	In grado di trasportare la corrente di guasto finché la protezione a monte non elimina il guasto.
Sezionatore di terra	Opzionale (designato D)	Fornisce una messa a terra integrata con potere di chiusura.
Meccanismo operativo	Meccanismo a molla (designato /T)	Supporta il funzionamento manuale ed elettrico; affidabilità comprovata sul campo.

Progettazione strutturale

Distanza di isolamento ad azione diretta e collegamento della camera di estinzione dell'arco
L'intercapedine isolante e l'ampolla in vuoto sono collegati meccanicamente per funzionare con un unico movimento. Ciò garantisce che l'interruzione visibile sia sempre accompagnata da un interruttore completamente aperto.

Meccanismo di azionamento

L'ampolla viene eccitata solo nell'istante di chiusura e apertura, riducendo lo stress elettrico sulla camera a vuoto. Ciò consente di avere dimensioni più compatte dell'interruttore e di prolungare la durata dei contatti.

Otturatore di messa a terra

Tra i tubi dei contatti fissi e quelli mobili è posizionato un otturatore metallico interbloccato con il sezionatore di terra. Quando il sezionatore di terra è chiuso, l'otturatore isola fisicamente le parti attive, fornendo un collegamento di terra visibile e verificabile per la manutenzione.

Interblocco meccanico

Impedisce la chiusura del sezionatore di terra a meno che i contatti principali non siano aperti e impedisce l'apertura dei contatti principali mentre il sezionatore di terra è chiuso.

Campi di applicazione

L'interruttore di carico sotto vuoto ad alta tensione CA per interni con interruttore di messa a terra ha grandi compatibilità:

1. Unità principali dell'anello urbano (RMU) per la sezionamento e la commutazione del carico.

2. Quadri arrivo trasformatori e armadi di alimentazione nella distribuzione industriale.

3. Punti terminali di fornitura nelle reti radiali.

4. Reti di distribuzione rurale: l'unità può essere utilizzata per sezionare linee lunghe, riducendo le zone di interruzione e consentendo la regolazione della tensione tramite la commutazione dei banchi di condensatori.

5. Installazioni interne in quadri protetti da involucro metallico; la tecnologia del vuoto elimina l'uso del gas SF6 e le relative preoccupazioni ambientali.

Profilo aziendale e capacità produttiva

Facilità: Sito di 10 mu (6.667 m²) a Liushi, Zhejiang, con 10.000 m² di superficie produttiva.

Forza lavoro: 120 dipendenti, di cui 20 professionisti tecnici di livello medio-alto. Capitale sociale 81,68 milioni di RMB, totale attivo circa 200 milioni di RMB.

Certificazioni: ISO 9001:2008 (qualità), ISO 14001 (ambiente), ISO 45001 (salute e sicurezza sul lavoro).

Controllo del processo: Sistema ERP per l'approvvigionamento dei materiali, la produzione e la tracciabilità. I test di routine includono controlli di resistenza dielettrica, funzionamento meccanico e resistenza di contatto su ogni unità.

Partnership tecniche: Collaborazioni con Xi'an Senyuan, Istituto di ricerca elettrica di Pechino e Istituto di ricerca sull'alta tensione di Xi'an per prove di tipo e conformità agli standard.

Domande frequenti

Q1: Questo interruttore di carico in vuoto ad alta tensione CA per interni con interruttore di messa a terra può sostituire un interruttore automatico in vuoto?
No. È progettato solo per la commutazione del carico. Per la protezione da cortocircuito deve essere abbinato a fusibili o fare affidamento su interruttori automatici a monte.

Q2: Quale manutenzione è richiesta per l'ampolla sotto vuoto?
L'ampolla sotto vuoto è sigillata e non richiede manutenzione. I controlli di routine riguardano il funzionamento meccanico, la lubrificazione e la verifica degli interblocchi.

Q3: Il sezionatore di terra è standard o opzionale?
Il sezionatore di terra è opzionale (designato D). Quando specificato, è interbloccato meccanicamente con i contatti principali per una manutenzione sicura.

Q4: Qual è il tempo di consegna tipico e la possibilità di personalizzazione?
Le unità standard con meccanismo a molla e sezionatore di terra vengono spedite entro 4‑6 settimane. Su richiesta sono disponibili personalizzazioni (contatti ausiliari, montaggio, modifiche al meccanismo).

Parametri tecnici

Di seguito è possibile verificare due versioni dei dati dei parametri per il nostro interruttore di interruzione del carico a vuoto del tipo a carrello a mano con combinazione di interruttori di disconnessione:

L'interruttore di carico sottovuoto ad alta tensione CA per interni con sezionatore di terra di Sangao è adatto per reti ad anello trifase AC50Hz o alimentazione terminale e apparecchiature elettriche industriali, è utilizzato principalmente per il controllo del carico e la protezione da cortocircuiti. L'interruttore sezionatore di carico attiva e interrompe la corrente di carico, la corrente a circuito chiuso, il trasformatore a vuoto e la corrente di carica del cavo. La combinazione può interrompere qualsiasi corrente fino alla corrente di cortocircuito nominale. Il distanziale di sezionamento ad azione diretta e la camera di estinzione dell'arco sono collegati, con funzionamento manuale ed elettrico. Il suo esclusivo meccanismo di azionamento consente alla camera di estinzione dell'arco di sopportare l'alta tensione solo al momento della chiusura e della realizzazione, ottenendo un volume ridotto e un peso leggero.

NO.	Articolo	Unità	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Tensione nominale	KV	12	12
2	Frequenza nominale	HZ	50	50
3	Corrente nominale	A	630	125
4	Tensione di resistenza alla frequenza industriale di 1 minuto Tensione di tenuta all'impulso di un fulmine	KV	Distanza di apertura della camera di estinzione dell'arco: 30, fase-fase 42; attraverso la distanza di isolamento 48 Fase-fase 75; attraverso la distanza di isolamento 85	Distanza di apertura della camera di estinzione dell'arco: 30, fase-fase 42; attraverso la distanza di isolamento 48 Fase-fase 75; attraverso la distanza di isolamento 85
5	Corrente dinamica nominale (picco)	KA	50	-
6	Corrente di stabilità termica 4S	KA	20	-
7	Corrente di interruzione del carico attivo nominale	A	630	125
8	Corrente di interruzione nominale a circuito chiuso	A	630	125
9	Corrente di interruzione nominale della carica del cavo	A	10	10
10	Potere di interruzione del trasformatore a vuoto	KVA	1250	1250
11	Corrente di interruzione nominale di cortocircuito	KA	-	31.5
12	Corrente nominale di trasferimento, corrente nominale di ripresa	A	-	2000
13	Modello di fusibile	-	SDLAJ-12	SFLAJ-12
14	Energia in uscita dall'attaccante	J	-	2-5 (medio)
15	Corrente di cortocircuito nominale	KA	50	50
16	Corrente dinamica nominale del sezionatore di terra	KA	50	50
17	Corrente di stabilità termica 2S del sezionatore di terra	KA	20	20
18	Tensione nominale del circuito ausiliario	V	AC/CD220;110	AC/CD220;110
19	Durata della vita meccanica	-	10000	10000

Descrizione e ripartizione delle dimensioni e dei componenti dell'installazione

NO.	Componente
1	Contatto fisso
2	Copertura isolante
3	Otturatore
4	Telaio
5	Camera di estinzione dell'arco sotto vuoto
6	Piastra guida
7	Fusibile
8	Pozzo di accumulo dell'energia
9	Albero del sezionatore di terra
10	Pannello operativo
