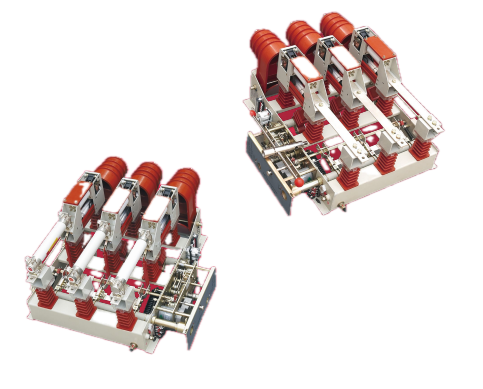

Apparecchio combinato interruttore di interruzione del carico a vuoto e fusibile

L'apparecchio combinato interruttore-sezionatore in vuoto e fusibile integra un'ampolla in vuoto con un sistema di coordinamento dell'intervento del fusibile. In condizioni di carico normali, l'interruttore funziona in modo indipendente. Quando una corrente di guasto supera il valore nominale del fusibile, il perno del percussore del fusibile attiva meccanicamente il meccanismo di sgancio dell'interruttore, aprendo i contatti principali e liberando il circuito. La distanza di isolamento ad azione diretta e la distanza di apertura dell'interruttore vengono raggiunte in un'unica corsa. Un otturatore di terra, interbloccato con il sezionatore di terra, fornisce un collegamento di terra visibile per la manutenzione. Alimentato a 12 kV e 630 A con una corrente ammissibile di breve durata di 20 kA, l'apparecchio è costruito per un servizio affidabile nelle reti di distribuzione sia urbane che rurali.

Principio di funzionamento

All'interno dell'ampolla sotto vuoto, i contatti sono sigillati in un ambiente ad alto vuoto (normalmente inferiore a 10⁻⁴ Pa). Quando i contatti si separano sotto carico, dal materiale dei contatti evaporato si forma un arco di vapore metallico. Tuttavia, poiché il vuoto non contiene praticamente molecole di gas da ionizzare, l'arco non può sostenersi e si spegne al primo passaggio naturale per lo zero della corrente alternata. Il vapore metallico si condensa rapidamente sulle superfici di contatto e sulla schermatura, ripristinando la rigidità dielettrica in pochi millisecondi. Questo metodo di estinzione dell'arco non richiede mezzi esterni (olio o SF₆) e determina un'erosione da contatto minima.

Vantaggi del prodotto

Commutazione e protezione combinate

Il nostro interruttore di interruzione del carico in vuoto e l'apparato combinato con fusibili eseguono la commutazione di carico di routine e, con i fusibili, forniscono l'interruzione del cortocircuito. Ciò elimina la necessità di un interruttore separato su ciascun alimentatore, riducendo le spese in conto capitale.

Ingombro compatto

Il meccanismo di azionamento riduce lo stress di tensione sull'interruttore al di fuori dell'istante di commutazione, consentendo un interruttore e una dimensione complessiva dell'apparecchio più piccoli. Ciò consente layout a densità più elevata nelle unità principali ad anello e nelle sottostazioni compatte.

Funzionamento a corsa singola

La distanza di isolamento e la distanza di apertura dell'interruttore vengono raggiunte con un unico movimento, semplificando la sequenza di commutazione e riducendo il potenziale errore dell'operatore.

Messa a terra visibile per la sicurezza

L'otturatore di messa a terra, interbloccato con il sezionatore di terra, fornisce un'indicazione fisica e visiva di isolamento, consentendo un accesso sicuro per la manutenzione senza dispositivi di messa a terra aggiuntivi.

Tecnologia senza SF₆

L'interruzione del vuoto elimina i problemi relativi ai gas serra ed evita le procedure di movimentazione, test di tenuta e riempimento associate alle apparecchiature SF₆.

Diagnosi dei guasti

Il funzionamento frequente del fusibile indica in genere problemi di sistema sottostanti. Di seguito sono riportate le cause principali e le misure correttive:

Cortocircuito del sistema: Quando si verifica un cortocircuito, la corrente di guasto scioglie rapidamente l'elemento fusibile. Il guasto deve essere individuato ed eliminato (ad esempio, riparare il cavo o sostituire l'apparecchiatura difettosa) prima di sostituire il fusibile con la potenza corretta.

Sovraccarico sostenuto: Il funzionamento continuo al di sopra della corrente nominale genera calore eccessivo, causando la fusione del fusibile. Il carico deve essere ridotto entro i valori nominali dell'apparato oppure il valore nominale dei fusibili deve essere aggiornato in coordinamento con gli studi sulla protezione del sistema.

Selezione fusibile errata: Se il valore nominale dell'elemento fusibile è troppo basso per l'applicazione, si verificheranno funzionamenti fastidiosi. Verificare la potenza del fusibile rispetto alla capacità del trasformatore o dell'alimentatore e sostituirlo con l'elemento di dimensioni adeguate secondo le tabelle di coordinamento del produttore.

Parametri tecnici

Ambienti applicativi

Reti ad anello urbano

L'interruttore di interruzione del carico a vuoto e l'apparecchio combinato con fusibili fungono da interruttore di sezionamento nelle unità principali ad anello (RMU). Le dimensioni compatte, ottenute grazie al design del meccanismo di azionamento, consentono configurazioni di quadri a densità più elevata in sottostazioni urbane con vincoli di spazio. Il sezionatore di terra integrato semplifica le procedure di manutenzione, riducendo i tempi di inattività durante i lavori programmati.

Impianti industriali

Per gli impianti industriali con più centri di carico, l'unità combinata sezionatore di carico a vuoto e fusibile fornisce la commutazione del carico sugli ingressi del trasformatore e sui punti di alimentazione. L'opzione di combinazione interruttore-fusibile offre protezione da cortocircuito senza la spesa di un interruttore automatico completamente sottovuoto, adatta per alimentatori non critici in cui la protezione dai guasti è fornita a monte.

Reti di distribuzione rurale

La distribuzione rurale presenta sfide specifiche: lunghe lunghezze di alimentazione, carico variabile e fluttuazioni di tensione. Alla fine di lunghi alimentatori da 10 kV, la caduta di tensione durante i periodi di carico di punta può essere significativa, con conseguente bassa tensione presso la sede del cliente. L'apparato affronta questo problema in due modi. Innanzitutto, l'installazione in punti strategici lungo le lunghe linee consente agli operatori di rete di sezionalizzare la linea, isolando i guasti e riducendo le zone di interruzione. In secondo luogo, l'apparato può commutare le prese del trasformatore e i banchi di condensatori, consentendo agli operatori di gestire i profili di tensione in modo più efficace. Nei contesti rurali, la ridotta necessità di manutenzione dell'apparato è particolarmente preziosa: le squadre di manutenzione possono percorrere distanze considerevoli per raggiungere un sito, quindi l'affidabilità dell'attrezzatura tra una visita e l'altra riduce direttamente i costi operativi.

Domande frequenti

Q1: In che modo l'ampolla in vuoto spegne l'arco?

Quando i contatti all'interno dell'ampolla sotto vuoto si separano sotto carico, tra le superfici di contatto si forma un arco di vapore metallico. Poiché l'ampolla mantiene un vuoto spinto con poche molecole di gas disponibili per la ionizzazione, l'arco non può sostenersi e si estingue al primo passaggio naturale per lo zero della corrente. Questo metodo di estinzione dell'arco è efficiente, veloce e non richiede mezzi esterni di estinzione dell'arco.

D2: Quali sono le cause del funzionamento frequente dei fusibili e come viene risolto?

Il funzionamento frequente del fusibile indica in genere guasti del sistema. Le cause principali sono: cortocircuito del sistema (la corrente di guasto scioglie l'elemento fusibile; il guasto deve essere individuato ed eliminato prima di sostituire il fusibile con il valore nominale corretto), sovraccarico prolungato (funzionamento al di sopra della corrente nominale per periodi prolungati; il carico deve essere ridotto) o selezione errata del fusibile (il valore nominale dell'elemento fusibile è troppo basso per l'applicazione; il fusibile deve essere sostituito con uno del valore corretto).

Q3: Dove vengono generalmente applicati l'interruttore di interruzione del carico a vuoto e l'apparato combinato con fusibile?

L'apparecchio è adatto per sistemi di media tensione AC trifase. Le applicazioni tipiche includono unità principali ad anello (RMU), sottostazioni compatte, sezionatori di linee di distribuzione e protezione di trasformatori se combinati con fusibili.

Q4: Questo apparecchio può sostituire un interruttore automatico in vuoto?

No. L'apparecchio è progettato per la commutazione del carico e, se dotato di fusibili, fornisce protezione contro i cortocircuiti. Un interruttore automatico in vuoto è progettato per interrompere direttamente sia le normali correnti di carico che le correnti di guasto di cortocircuito. Per le applicazioni in cui è già fornita la protezione dai guasti a monte, questo apparecchio offre una soluzione più economica rispetto a un interruttore automatico in vuoto totale.

Perché scegliere SanGao?

1. Capacità produttiva

SanGao gestisce un sito di 10 mu (6.667 m²) a Liushi, Zhejiang, con 10.000 m² di superficie produttiva e linee di assemblaggio e collaudo dedicate per quadri di media tensione.

2. Gruppo tecnico

L'azienda impiega 120 dipendenti, tra cui 20 ingegneri di livello medio-senior che si occupano di progettazione meccanica, isolamento ad alta tensione e garanzia di qualità. Il capitale sociale è di 81,68 milioni di RMB, il totale attivo è di circa 200 milioni di RMB.

3. Sistemi di qualità certificati

La produzione è condotta secondo le certificazioni ISO 9001:2008, ISO 14001 e ISO 45001. Ciò richiede un controllo documentato dei fornitori, ispezioni in entrata, controlli in-process e test di accettazione finale.

4. Tracciabilità del processo

n Il sistema ERP tiene traccia dei materiali, delle operazioni di produzione e dei registri dei test. Ogni unità è serializzata con i dati di test archiviati per una tracciabilità completa.

5. Test di routine

Ogni apparato viene sottoposto a prove di tenuta dielettrica (circuito principale e terra), prove di funzionamento meccanico a controllo manuale ed elettrico e misure di resistenza di contatto. Le unità campione vengono sottoposte a test di corrente di breve durata per la convalida di 20 kA / 4 s.

6. Partenariati tecnici

SanGao collabora con Xi'an Senyuan, l'Istituto di ricerca elettrica di Pechino e l'Istituto di ricerca sull'alta tensione di Xi'an per le prove di tipo e la conformità agli standard GB e IEC.

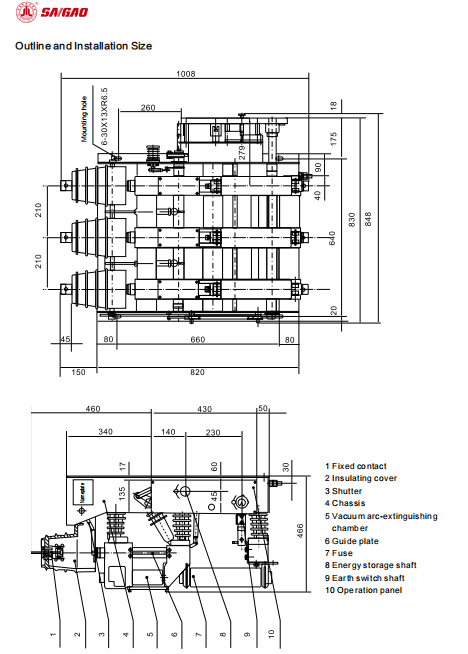

Ripartizione dei componenti

NO.	Componente
1	Contatto fisso
2	Copertura isolante
3	Otturatore
4	Telaio
5	Camera di estinzione dell'arco sotto vuoto
6	Piastra guida
7	Fusibile
8	Pozzo di accumulo dell'energia
9	Albero del sezionatore di terra
10	Pannello operativo
