In che modo un fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni può migliorare la sicurezza nella distribuzione dell'energia aerea

Astratto:Una protezione affidabile dai guasti è essenziale per i sistemi di distribuzione dell'energia aerea, in particolare laddove trasformatori, linee derivate e alimentatori industriali sono esposti a sovraccarichi, cortocircuiti, vento, pioggia e variazioni di temperatura. UNFusibile di interruzione dell'interruttore di protezione dall'alta tensione esternafornisce una pratica combinazione di protezione da sovracorrente e isolamento meccanico visibile. Progettato e prodotto daSangao, questo dispositivo di protezione è progettato per applicazioni di distribuzione esterna in cui l'affidabilità dell'interruzione dei guasti e la semplicità della manutenzione sono fondamentali.

Sommario

1. Perché è importante un fusibile di interruzione dell'interruttore di protezione dall'alta tensione esterna?
2. Come funziona un fusibile a caduta?
3. Quali sono le caratteristiche principali dell'interruttore di protezione?
4. Quali condizioni ambientali può gestire?
5. Dove viene utilizzato il fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni?
6. In che modo il controllo qualità migliora l'affidabilità del prodotto?
7. Cosa dovrebbero considerare gli acquirenti quando scelgono un fusibile a interruzione?
8. Domande frequenti

Perché è importante un fusibile di interruzione dell'interruttore di protezione dall'alta tensione esterna?

Le reti di distribuzione aeree operano in ambienti in cui le apparecchiature elettriche possono essere esposte a carichi imprevedibili, cortocircuiti, tempeste, forti venti e altre condizioni esterne. Un guasto che non viene isolato rapidamente può diffondersi nella rete di distribuzione e danneggiare potenzialmente trasformatori, conduttori, interruttori e altre apparecchiature costose.

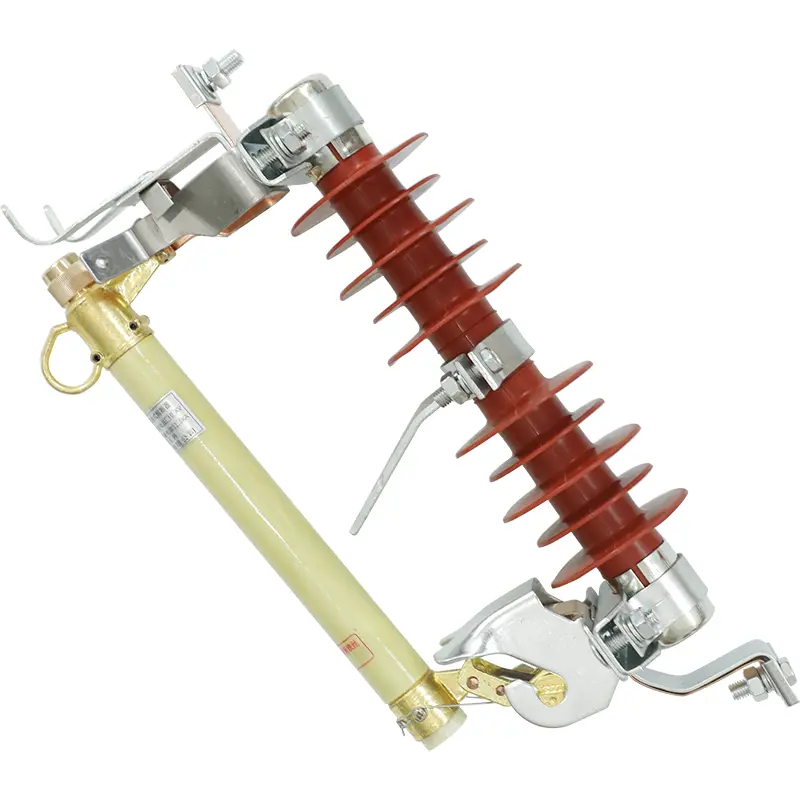

UNFusibile di interruzione dell'interruttore di protezione dall'alta tensione esternafornisce un punto di protezione dedicato per questi sistemi. Quando una corrente eccessiva provoca la fusione dell'elemento fusibile, il percorso della corrente viene interrotto. Allo stesso tempo, il gruppo fusibile si allontana meccanicamente dalla posizione di contatto, creando un traferro visibile.

Questa combinazione di interruzione elettrica e isolamento fisico offre numerosi vantaggi pratici:

• Protegge i trasformatori di distribuzione da condizioni dannose di sovracorrente.
• Aiuta a isolare i guasti localizzati sulle diramazioni aeree.
• Fornisce un'indicazione chiaramente visibile dell'intervento di un fusibile.
• Supporta un'identificazione e una manutenzione più rapida dei guasti.
• Utilizza un principio di funzionamento meccanico relativamente semplice.
• Fornisce una soluzione pratica di protezione per le infrastrutture dei servizi esterni.

Per gli appaltatori elettrici e i team di approvvigionamento dei servizi pubblici che cercano afornitore di fusibili ad alta tensione, comprendere queste caratteristiche è importante quando si valutano le prestazioni di protezione a lungo termine.

Come funziona un fusibile a caduta?

Il principio di funzionamento di un fusibile a caduta è semplice ma altamente efficace. L'elemento fusibile trasporta la normale corrente operativa rimanendo intatto in condizioni elettriche opportunamente selezionate. Quando un sovraccarico o una corrente di guasto supera il livello operativo progettato dell'elemento fusibile, l'elemento si scioglie e interrompe il circuito.

La funzione di drop-out meccanica diventa quindi particolarmente importante. Il design di Sangao utilizza un braccio oscillante caricato a molla e un gruppo fusibile tensionato. Una volta che l'elemento fusibile si scioglie, la tensione meccanica viene rilasciata. L'unità fusibile si sposta verso l'esterno e verso il basso, lasciando una separazione fisica visibile tra il contatto eccitato e il tubo del fusibile.

Ciò crea due importanti risultati di protezione:

1. Interruzione elettrica:L'elemento fusibile fuso interrompe il percorso della corrente.
2. Isolamento visibile:Il tubo del fusibile scende dalla sua posizione operativa, consentendo al personale di manutenzione di identificare più facilmente il punto di protezione azionato.

Rispetto ai sistemi di protezione in cui un fusibile guasto può rimanere fisicamente vicino alla sua posizione di contatto originale, un'azione di caduta positiva può rendere più semplice l'identificazione del guasto per gli operatori dei servizi pubblici.

Quali sono le caratteristiche principali dell'interruttore di protezione?

Un dispositivo di protezione esterna di alta qualità deve combinare la funzionalità elettrica con la robustezza meccanica e la resistenza ambientale. Il fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni Sangao incorpora diverse caratteristiche destinate agli ambienti di distribuzione sopraelevati.

La combinazione di queste caratteristiche rende il dispositivo particolarmente adatto per applicazioni in cui protezione, visibilità, manutenibilità e durata meccanica sono tutte considerazioni importanti.

Quali condizioni ambientali può gestire?

Le apparecchiature di protezione elettrica per esterni devono funzionare in modo affidabile nonostante le mutevoli condizioni ambientali. Secondo le informazioni sul prodotto pubblicate da Sangao, il fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni è progettato in base a criteri operativi ambientali definiti.

Questi parametri sono particolarmente rilevanti per gli acquirenti che lavorano su progetti di distribuzione outdoor. Prima dell'approvvigionamento, gli ingegneri devono sempre verificare le effettive condizioni del sito, la tensione del sistema, i requisiti di corrente, la configurazione dell'installazione, l'altitudine e gli standard elettrici locali applicabili per garantire che l'apparecchiatura selezionata sia specificata correttamente.

Dove viene utilizzato il fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni?

Il vantaggio principale di un fusibile a caduta è la sua capacità di fornire protezione da sovracorrente localizzata senza richiedere una disposizione di protezione eccessivamente complicata. Ciò lo rende utile in diversi scenari di distribuzione generale.

Protezione del trasformatore su palo

I trasformatori di distribuzione installati sui pali delle utenze necessitano di protezione contro i guasti sul trasformatore o sui circuiti a valle. È possibile installare un fusibile a caduta sul lato dell'alta tensione per fornire un punto di protezione dedicato. Se si verifica una grave condizione di sovracorrente, il fusibile entra in funzione e separa il trasformatore interessato dall'alimentazione.

Diramazioni rurali e a lunga percorrenza

Le lunghe linee aeree possono contenere più punti di diramazione e servire carichi geograficamente dispersi. L'installazione della protezione in posizioni strategiche aiuta a isolare i problemi localizzati anziché consentire che ogni guasto colpisca una sezione più ampia della rete.

Alimentatori di distribuzione industriale

Gli impianti minerari, gli impianti di produzione e altri siti industriali possono utilizzare linee aeree in entrata per fornire sottostazioni o apparecchiature di distribuzione. Un fusibile di interruzione opportunamente specificato può fornire protezione primaria da cortocircuito e sovracorrente per questi circuiti in ingresso.

Infrastruttura di servizi esterni

Poiché il dispositivo è progettato per l'installazione all'aperto, può essere preso in considerazione per i pali delle utenze e altri luoghi di distribuzione esposti dove i dispositivi di protezione devono resistere allo stress ambientale pur rimanendo accessibili per l'ispezione e la manutenzione.

In che modo il controllo qualità migliora l'affidabilità del prodotto?

La consistenza meccanica è particolarmente importante per un fusibile a caduta poiché la protezione elettrica è solo una parte della sua funzione. Il fusibile deve anche funzionare meccanicamente come previsto dopo la fusione dell'elemento fusibile.

Sangao afferma che la sua produzione di quadri per esterni segue un quadro di qualità ISO9001. Il processo di produzione di questo tipo di dispositivi di protezione comprende controlli di allineamento meccanico, calibrazione della tensione della molla e test continui sul trasporto di corrente.

Per i team di procurement, il controllo di qualità dovrebbe quindi essere valutato da diversi punti di vista:

• Prestazioni elettriche:Confermare che l'elemento fusibile e la corrente nominale corrispondano al sistema previsto.
• Funzionamento meccanico:Verificare l'affidabilità dell'azione di interruzione dopo l'operazione del fusibile.
• Struttura isolante:Verificare l'integrità e la durabilità dei componenti isolanti.
• Connessione terminale:Garantire un'adeguata compatibilità dei conduttori e collegamenti elettrici sicuri.
• Idoneità ambientale:Far corrispondere le condizioni operative del prodotto al luogo di installazione.
• Consistenza della produzione:Scegli un produttore con procedure di ispezione e gestione della qualità consolidate.

Queste considerazioni aiutano a trasformare l'acquisto di un componente di base in una decisione relativa ad un sistema di protezione completo.

Cosa dovrebbero considerare gli acquirenti quando scelgono un fusibile a interruzione?

La scelta di un fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni non dovrebbe essere basata solo sul prezzo. È necessario valutare innanzitutto la compatibilità elettrica e le condizioni di applicazione.

1. Voltaggio del sistema:Confermare la tensione nominale richiesta dalla rete di distribuzione aerea.
2. Valutazione attuale:Selezionare un elemento fusibile appropriato per il carico normale e le condizioni di guasto previste.
3. Ambiente di installazione:Valutare la temperatura, il vento, l'altitudine, le condizioni sismiche e l'esposizione agli agenti atmosferici.
4. Requisiti del trasformatore:Se utilizzato per la protezione del trasformatore, coordinare le caratteristiche del fusibile con la capacità del trasformatore e i requisiti di protezione.
5. Compatibilità conduttore:Controllare il design del terminale e le dimensioni del conduttore prima dell'installazione.
6. Requisiti di manutenzione:Valutare se il meccanismo di abbandono fornisce visibilità e accessibilità sufficienti per i team di manutenzione locali.
7. Capacità del produttore:Valutare l'esperienza di produzione, la gestione della qualità, le procedure di test e il supporto tecnico.

Per gli acquirenti internazionali che cercano unProduttore cinese di apparecchiature di protezione ad alta tensione, Sangao fornisce una gamma di prodotti di distribuzione ad alta tensione che coprono protezione, commutazione, isolamento e applicazioni correlate.

Domande frequenti

Che cos'è un fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni?

Si tratta di un dispositivo di protezione da alta tensione per esterni progettato per interrompere la corrente eccessiva e separare fisicamente il gruppo fusibile dal relativo contatto dopo che l'elemento fusibile è entrato in funzione. È comunemente usato per proteggere trasformatori, linee di derivazione e apparecchiature di distribuzione aeree.

Perché il tubo del fusibile cade dopo un guasto?

L'azione di interruzione fornisce un'indicazione fisica visibile che il fusibile è intervenuto. Quando l'elemento fusibile si scioglie, la tensione meccanica nel gruppo operativo viene rilasciata, consentendo all'unità fusibile di spostarsi verso il basso e creare un traferro.

Questo fusibile può essere utilizzato per trasformatori montati su palo?

SÌ. I trasformatori di distribuzione montati su palo rappresentano uno degli scenari applicativi primari per questo tipo di dispositivi di protezione. Il fusibile può fornire protezione da sovracorrente sul lato alta tensione se selezionato e coordinato correttamente con il trasformatore e il sistema di distribuzione.

Per quali condizioni esterne è progettato il fusibile Sangao?

Le specifiche pubblicate indicano una temperatura ambiente operativa compresa tra -30°C e +40°C, una velocità massima del vento di 35 m/s e l'idoneità per installazioni fino a 1000 m di altitudine senza regolazione di fabbrica. I progetti al di fuori di queste condizioni dovrebbero essere valutati con il produttore prima dell'approvvigionamento.

Perché l'isolamento visibile è utile per la manutenzione?

Una volta attivato il fusibile, il tubo del fusibile si allontana dalla normale posizione di contatto. Ciò crea un'interruzione d'aria fisica visibile che può aiutare il personale di manutenzione a identificare il punto di protezione azionato durante la risoluzione dei problemi e il ripristino del sistema.

Come dovrebbero gli acquirenti scegliere un modello adatto?

Gli acquirenti devono valutare la tensione del sistema, la corrente nominale, le condizioni di guasto, la capacità del trasformatore ove applicabile, i collegamenti dei conduttori, le condizioni ambientali, l'altitudine di installazione e gli standard locali applicabili. Si consiglia la conferma tecnica con il produttore prima della selezione finale.

Conclusione

UNFusibile di interruzione dell'interruttore di protezione dall'alta tensione esternaè più di un semplice elemento fusibile: combina l'interruzione da sovracorrente, l'isolamento meccanico, l'indicazione visibile dei guasti e la protezione strutturale esterna in un'unica soluzione pratica. Per le reti di distribuzione aeree, i trasformatori montati su palo, le linee secondarie rurali e gli alimentatori industriali, la scelta di un dispositivo adeguatamente progettato può contribuire a migliorare la protezione delle apparecchiature e semplificare la manutenzione in caso di guasto. Con capacità produttive consolidate e procedure di controllo qualità,Sangaopuò supportare i clienti che cercano apparecchiature affidabili per la protezione della distribuzione ad alta tensione. Se stai pianificando un nuovo progetto di distribuzione dell'energia o hai bisogno di una soluzione adatta per la tua rete esistente,contattaciper discutere i requisiti applicativi, le specifiche tecniche e le esigenze di approvvigionamento.
