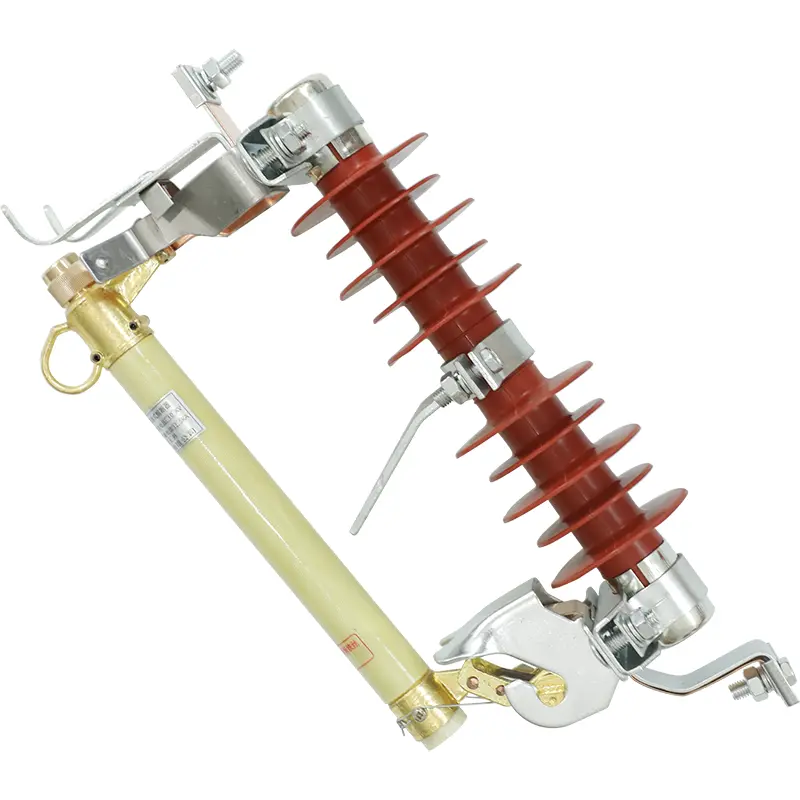

Fusibile di interruzione dell'interruttore di protezione dall'alta tensione esterna

Il SangaoFusibile di interruzione dell'interruttore di protezione dall'alta tensione esternaè un elemento protettivo chiave progettato per salvaguardare le apparecchiature del sistema di alimentazione da danni e condizioni elettriche pericolose. Dotato di una robusta struttura di supporto dell'isolante in ceramica, questo interruttore automatico fornisce un circuito aperto fisico immediato e positivo quando si verifica un guasto. L'elemento fusibile è calibrato con precisione per fondersi rapidamente quando passa una corrente di sovraccarico, interrompendo il percorso della corrente elettrica in millisecondi e prevenendo completamente il guasto del trasformatore a valle.

Parametri di prestazione del prodotto

La sicurezza operativa strutturale di questo fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni dipende dalla stretta aderenza a questi criteri ambientali verificati:

I meccanismi dell'isolamento del drop-off positivo

Un punto di guasto comune negli interruttori di protezione di basso livello è la tendenza del tubo del fusibile a rimanere in posizione dopo che il collegamento si è sciolto, provocando un pericoloso arco superficiale continuo. Il meccanismo operativo Sangao elimina questa vulnerabilità attraverso un gruppo braccio a ginocchiera caricato a molla. L'elemento fusibile è collegato sotto tensione al meccanismo della cerniera inferiore.

Nel microsecondo in cui una sovracorrente provoca la fusione del nastro metallico, la tensione meccanica interna scende a zero. Questo cambiamento di forza fa scattare il rilascio del braccio a molla, facendo cadere l'intera unità fusibile verso l'esterno e verso il basso sotto il suo stesso peso.

Questa azione di drop-off stabilisce un'interruzione d'aria fisica altamente visibile che gli equipaggi delle linee di servizio possono identificare da terra anche durante forti piogge o temporali notturni, semplificando i tempi di risoluzione dei problemi e di ripristino.

Applicazioni di sistema principali e progetti di distribuzione

Questo durevole fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni funge da linea di difesa primaria in una varietà di progetti di ingegneria energetica:

• Protezione del trasformatore su palo:Utilizzato direttamente sul lato alta tensione dei trasformatori di distribuzione per fornire protezione da sovracorrente a basso costo e ad alta affidabilità.

• Settori delle diramazioni rurali:Installato nei punti di derivazione chiave su lunghe linee aeree per isolare guasti localizzati e prevenire blackout regionali su larga scala.

• Alimentazioni per sottostazioni di impianti industriali:Fornisce protezione primaria da cortocircuito sulle linee di servizio aeree in entrata che alimentano impianti minerari e impianti di produzione.

Test di controllo qualità

Sangao produce tutti i quadri per esterni secondo un rigoroso quadro di qualità ISO9001. Ogni lotto di fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni è sottoposto a rigorosi controlli di allineamento meccanico, calibrazioni della tensione della molla e test continui sul trasporto di corrente per garantire che i componenti fisici si allineino perfettamente con i terminali di cablaggio. Questa rigorosa qualità di produzione garantisce un'elevata certezza di azione e prestazioni stabili per decenni di servizio.

Domande frequenti

Perché il termine "drop off" descrive l'azione di sicurezza primaria di questo interruttore di protezione?

"Drop off" si riferisce all'azione meccanica in cui il tubo del fusibile si sblocca e oscilla fuori dalla base di contatto superiore. Questo movimento fisico viene attivato automaticamente quando l'elemento fusibile si scioglie, confermando visivamente che il circuito guasto è stato isolato.

Questo fusibile di interruzione dell'interruttore di protezione dall'alta tensione per esterni è in grado di gestire condizioni meteorologiche estreme come vento forte e freddo gelido?

SÌ. Il meccanismo operativo è progettato per gestire temperature di congelamento continuo fino a -30°C e venti forti fino a 35 metri al secondo, garantendo che le pressioni ambientali esterne non causino interruzioni meccaniche premature o cerniere congelate.

Quali metodi di collegamento sono disponibili per i terminali di cablaggio su questa unità?

I terminali di cablaggio sono progettati per connessioni di rete universali, dotati di morsetti a scanalatura parallela serrati con bulloni per carichi pesanti che alloggiano in modo sicuro i cavi di distribuzione con conduttori in alluminio rinforzati in acciaio (ACSR) standard.
