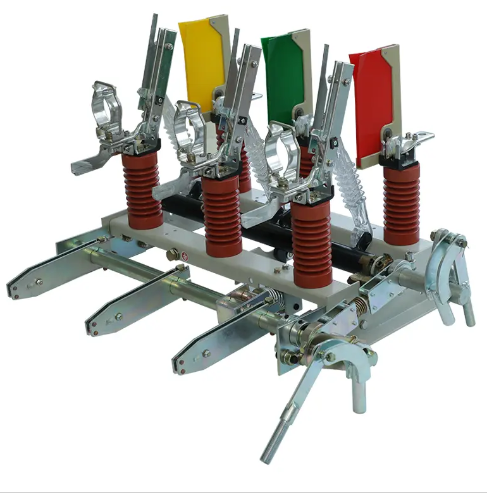

Interruttori sezionatori di carico aereo Sangao: commutazione MT sicura, semplice e sostenibile

Nell’odierno panorama energetico in evoluzione, gli operatori delle reti di distribuzione devono affrontare una pressione crescente per garantire tempi di attività, ridurre l’impatto ambientale e abbassare il costo totale di proprietà. L'interruttore di carico pneumatico affronta tutte e tre le sfide con un design testato nel tempo ma continuamente migliorato. A differenza degli interruttori SF₆ che richiedono una gestione periodica del gas e comportano rischi di gas serra, o dei dispositivi riempiti d'olio che richiedono una manutenzione complessa, l'interruttore dell'aria sfrutta il mezzo più abbondante e innocuo: l'aria. La sua semplicità meccanica si traduce in un minor numero di punti di guasto, mentre chiari indicatori di posizione e meccanismi di interblocco riducono gli errori operativi. Questo è il motivo per cui i servizi pubblici, gli sviluppatori di energia rinnovabile e gli impianti industriali in tutto il mondo si rivolgono agli interruttori-sezionatori in aria come soluzione preferita di isolamento e commutazione.

1. Il paradigma di affidabilità degli interruttori-sezionatori a carico d'aria

Cosa rende veramente affidabile un interruttore di carico pneumatico? Noi di San Gao Electric crediamo che ci sia la sinergia di quattro pilastri:semplicità strutturale– un minor numero di parti mobili riduce le modalità di guasto;isolamento naturale– l’aria elimina rischi di perdite e tossicità;estinzione robusta dell’arco– Il design ottimizzato del flusso magnetico e dell'aria garantisce un'interruzione costante; Esicurezza a misura di operatore– Gli interblocchi meccanici e la chiara indicazione dello stato impediscono malfunzionamenti. Questi attributi sono convalidati attraverso test rigorosi e decenni di esperienza sul campo in diversi climi e condizioni di carico.

1.1 Perché l’aria – L’imperativo verde

La spinta verso l’eliminazione graduale dell’SF₆ sta accelerando in tutto il mondo a causa del suo potenziale di riscaldamento globale estremamente elevato (GWP ≈ 23.500). Sebbene l’SF₆ offra un isolamento superiore, le emissioni del suo ciclo di vita – dalle perdite allo smaltimento a fine vita – impongono un pesante onere ambientale. Gli interruttori-sezionatori a carico d'aria forniscono un'alternativa diretta e comprovata per le applicazioni di media tensione. Con la corretta geometria degli elettrodi e le tecniche di controllo dell'arco, l'aria può interrompere in modo sicuro correnti di carico fino a 1250 A a 24 kV. Inoltre, gli interruttori pneumatici sono intrinsecamente immuni alle variazioni di pressione del gas causate dai cambiamenti di temperatura, garantendo prestazioni costanti in climi rigidi, dai deserti alle sottostazioni ad alta quota.

2. Vantaggi tecnici fondamentali

L'interruttore di interruzione del carico pneumatico di San Gao si basa su principi comprovati incorporando miglioramenti tecnici moderni per maggiore affidabilità, sicurezza e facilità di integrazione. Di seguito sono riportati i principali elementi di differenziazione che distinguono il nostro prodotto.

• Tensione nominale: 12kV / 24kV
• Corrente nominale: 630 A / 1250 A
• Capacità di chiusura in cortocircuito (picco): 50 kA
• Resistenza meccanica: ≥ 10.000 operazioni
• Autonomia elettrica: ≥ 5.000 operazioni
• Classe di protezione: IP4X (interno) / IP54 (esterno)
• Temperatura ambiente: -25°C ~ +55°C
• Altitudine: fino a 3000 m

2.1 Prestazioni di estinzione dell'arco

La camera ad arco utilizza una combinazione di campo magnetico longitudinale e flusso d'aria autogenerato. Quando il contatto mobile si separa, l'arco viene guidato dalle forze magnetiche in una serie di piastre rompiarco, dove viene allungato, raffreddato ed estinto al successivo zero di corrente. Questo metodo riduce al minimo la bruciatura dei contatti e consente un'elevata capacità di commutazione ripetitiva. San Gao ha convalidato il progetto attraverso migliaia di test di interruzione, inclusi rigorosi scenari di avviamento del motore e commutazione di banchi di condensatori, per garantire un funzionamento affidabile nelle condizioni più impegnative.

2.2 Meccanismo Operativo – Semplicità e Sicurezza

Il meccanismo di comando è disponibile nelle versioni ad energia accumulata a molla o manuale, entrambe dotate di configurazioni anti-pompaggio e contatti ausiliari. La maniglia manuale fornisce un feedback di forza ergonomico e l'indicatore di posizione è chiaramente visibile a distanza. Per il controllo remoto, è possibile integrare un azionamento motore opzionale, consentendo un'interfaccia perfetta con SCADA e sistemi di automazione della distribuzione. Il sistema di interblocco garantisce che l'interruttore non possa essere aperto o chiuso a meno che non venga seguita la sequenza corretta, riducendo sostanzialmente il rischio di errore umano.

3. Specifiche prestazionali in breve

La tabella seguente fornisce un rapido confronto dei parametri chiave tra l'interruttore-sezionatore a carico pneumatico di San Gao e un tipico interruttore-sezionatore a carico SF₆, illustrando i vantaggi pratici della tecnologia con isolamento in aria.

4. Aree di applicazione chiave e valore

Gli interruttori-sezionatori del carico aereo sono utilizzati in un ampio spettro di reti di media tensione. Di seguito sono riportate le applicazioni più importanti, insieme ai vantaggi specifici che offrono in ciascun contesto.

• Reti di distribuzione urbane e rurali:Utilizzate come unità montate su palo o ad anello per la sezionamento della linea, il trasferimento del carico e l'isolamento dei guasti, migliorando l'automazione dell'alimentatore e l'affidabilità della fornitura.
• Sistemi di alimentazione industriale:Controlla motori, trasformatori e alimentatori di grandi dimensioni in fabbriche, miniere e impianti di lavorazione, offrendo isolamento e commutazione locali senza interventi di manutenzione complessi.
• Impianti di energia rinnovabile:Collega e disconnette i circuiti di inverter o trasformatori nei parchi solari ed eolici, gestendo con facilità i frequenti cicli quotidiani.
• Progetti infrastrutturali:Ferrovie, aeroporti, data center e ospedali si affidano agli interruttori aerei per l'isolamento degli alimentatori in entrata/uscita, garantendo una manutenzione sicura e un'elevata disponibilità.
• Sottostazioni per edifici commerciali:Funziona come ingresso principale o interruttore di accoppiamento bus nei centri commerciali, nei grattacieli di uffici e nei campus scolastici, contribuendo alle certificazioni di bioedilizia.

In ciascuno di questi scenari, la natura di facile manutenzione dell'interruttore pneumatico e la chiara interruzione visibile garantiscono tranquillità. Ad esempio, nelle linee di distribuzione remote, la mancanza di gestione del gas riduce drasticamente gli spostamenti dei camion e il tempo dei tecnici. Nei parchi solari, dove gli interruttori possono funzionare più volte al giorno, l'elevata resistenza meccanica garantisce molti anni di servizio senza problemi. Questi vantaggi concreti sono il motivo per cui i progettisti di sistemi scelgono sempre più gli interruttori di carico in aria come scelta predefinita per gli impianti di media tensione nuovi e ristrutturati.

5. Perché San Gao Electric: qualità e innovazione

San Gao Electric non è solo un produttore di interruttori: è un partner nella costruzione di infrastrutture elettriche più sicure e intelligenti. Con sede a Liushi, il cuore dell'industria elettrica cinese, il nostro stabilimento di 10.000 m² e un team di oltre 120 professionisti esperti si dedicano alla fornitura di prodotti che soddisfano i più alti standard internazionali. Con un capitale sociale di 81,68 milioni di RMB e un totale attivo che si avvicina ai 200 milioni di RMB, disponiamo della stabilità finanziaria e della profondità tecnica per supportare progetti su larga scala in tutto il mondo.

Il nostro impegno per la qualità si riflette nelle nostre certificazioni ISO9001, ISO14001 e OHSMS18001. Abbiamo costruito forti rapporti commerciali in Europa, nelle Americhe, in Australia e in Africa, guadagnandoci la reputazione di partner fidato per soluzioni ad alta tensione. Oltre agli interruttori-sezionatori in aria, il nostro portafoglio di prodotti comprende interruttori-sezionatori in vuoto, interruttori automatici, sezionatori, scaricatori di sovratensione e accessori per trasformatori, garantendo protezione e controllo completi per qualsiasi rete di media tensione.
