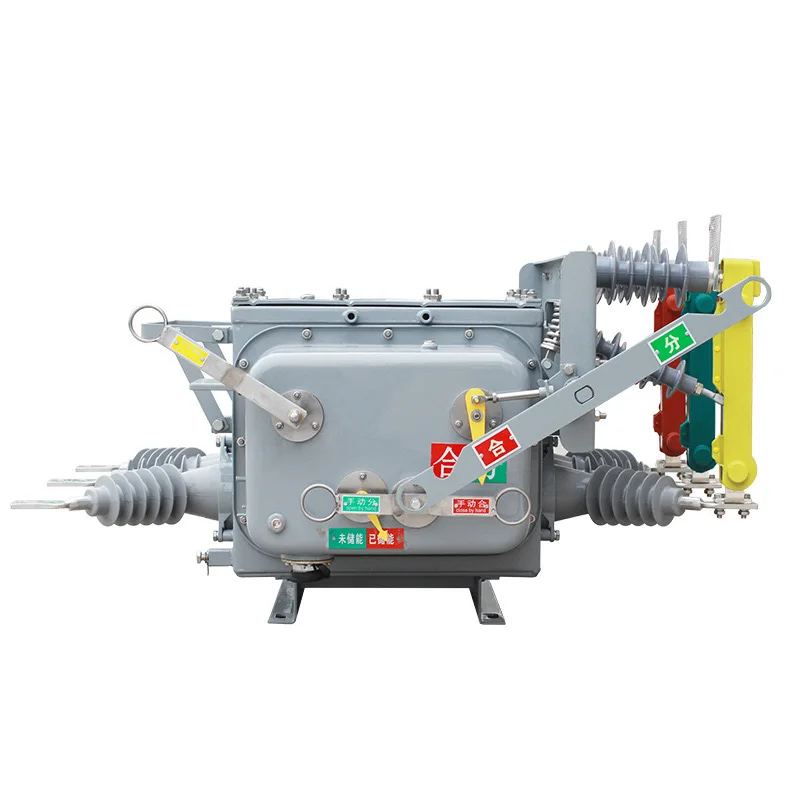

Modulo interruttore automatico trifase SanGao: caratteristiche, modalità di controllo e approfondimenti sull'applicazione
Astratto
Gli interruttori automatici trifase sono componenti critici nelle moderne infrastrutture di distribuzione dell'energia, soprattutto in ambienti commerciali e industriali. A differenza degli interruttori monofase utilizzati in ambienti residenziali, questi dispositivi sono progettati per gestire tensioni più elevate e carichi elettrici maggiori. Il modulo interruttore automatico trifase SanGao offre un controllo flessibile tramite segnali esterni o timer interni, fornendo isolamento affidabile, protezione da sovraccarico e funzionalità di commutazione manuale. Questo articolo presenta una panoramica tecnica completa delle caratteristiche del modulo, delle modalità operative, delle specifiche principali, degli scenari applicativi e dei meccanismi di sicurezza, aiutando ingegneri e integratori di sistema a prendere decisioni informate per una progettazione solida del sistema elettrico.
Sommario
Con la rapida crescita dell'automazione industriale e della distribuzione dell'energia commerciale, gli interruttori automatici trifase si sono evoluti da semplici dispositivi di protezione in unità intelligenti che combinano controllo, protezione e isolamento. Il modulo interruttore trifase SanGao, compatibile con gli ambienti di simulazione Simulink, offre due modalità di controllo flessibili: controllo del segnale esterno (0 V per apertura, tensione positiva per chiusura) e controllo interno basato su timer (tempi di commutazione preimpostati). Questa versatilità semplifica notevolmente l'integrazione e il test del sistema. In questo articolo approfondiamo i dettagli tecnici di questo modulo e offriamo una guida pratica sulla selezione e sull'applicazione.
✦ ✦ ✦
1. Panoramica del modulo interruttore automatico trifase
Il modulo interruttore automatico trifase SanGao è costituito da tre interruttori unipolari indipendenti interbloccati meccanicamente per funzionare simultaneamente tramite un'unica maniglia a levetta. Può essere collegato in serie con carichi trifase per controllare tutte le fasi contemporaneamente. Il meccanismo di estinzione dell'arco è identico a quello degli interruttori automatici standard e il modulo include circuiti smorzatori Rs‑Cs integrati per sopprimere le sovratensioni di commutazione, essenziali quando collegato a carichi induttivi o sorgenti di corrente.
Interruttore di isolamento
Fornisce una disconnessione visibile dall'alimentazione con un'unica maniglia che aziona tutti e tre i poli contemporaneamente - funge anche da interruttore di sicurezza.
Protettore del circuito
Ciascun polo ha una corrente nominale (ad esempio 5 A) con intervento per sovraccarico. In caso di sovraccarico, la maniglia si sposta in posizione "off" e non può essere chiusa forzatamente finché il guasto non viene risolto, operazione nota come "intervento senza intervento".
Interruttore di controllo manuale
Grazie alla sua speciale caratteristica di intervento in serie con ritardo temporale e all'elevata capacità di interruzione in cortocircuito, può essere utilizzato come interruttore di controllo on/off diretto del motore entro i suoi limiti nominali, chiamato anche interruttore del circuito del motore.
Simulazione e controllo
Supporta la modalità di controllo esterno (tramite ingresso Simulink, 0 = aperto, positivo = chiuso) e la modalità di controllo interno (impostare i tempi di commutazione nella finestra di dialogo). Tutti e tre i poli rispondono allo stesso segnale di controllo.
✦ ✦ ✦
2. Funzioni principali e modalità operative
L'interruttore trifase SanGao offre due modalità di controllo per soddisfare le diverse esigenze applicative. Inmodalità di controllo esterno, l'icona del modulo visualizza una porta di ingresso di controllo, consentendo la commutazione in tempo reale tramite segnali Simulink. Inmodalità di controllo interno, gli orari di commutazione sono preimpostati nella finestra di dialogo per le sequenze di temporizzazione automatiche. In entrambe le modalità, lo stesso segnale di controllo aziona tutti e tre gli interruttori, garantendo un funzionamento sincrono.
2.1 Ruolo del circuito soppressore
Quando l'interruttore è collegato a carichi induttivi (ad esempio motori, trasformatori) o sorgenti di corrente, l'apertura del circuito può generare elevate sovratensioni indotte che potrebbero danneggiare l'isolamento o l'interruttore stesso. Il circuito smorzatore Rs‑Cs integrato assorbe efficacemente questa energia, limitando i picchi di sovratensione e proteggendo sia l'interruttore che le apparecchiature a valle. Gli utenti possono scegliere di abilitare o disabilitare questo circuito a seconda del tipo di carico.
2.2 Caratteristiche del viaggio e meccanismo "Trip‑Free".
La funzione "trip-free" garantisce che quando si verifica un sovraccarico o un cortocircuito, il meccanismo interno forza l'apertura dei contatti e la maniglia si sposta nella posizione di sgancio. Il tentativo di chiudere la maniglia non richiuderà i contatti finché il guasto non verrà eliminato e la maniglia non verrà ripristinata. Ciò fornisce una barriera di sicurezza intrinseca, impedendo la rieccitazione mentre persiste un guasto.
- Controllo del segnale esterno (0 V/tensione positiva)
- Controllo del timer interno
- Circuito smorzatore RS‑Cs (opzionale)
- Meccanismo senza intervento
- Caratteristica di intervento in serie ritardato
- Elevato potere di interruzione in cortocircuito
✦ ✦ ✦
3. Spiegazione delle principali specifiche tecniche
La scelta del giusto interruttore trifase richiede una conoscenza approfondita dei suoi parametri tecnici. La tabella seguente riassume le principali specifiche del modulo SanGao e le loro implicazioni pratiche per la selezione.
| Specifica | Valore/descrizione tipici | Impatto sulla selezione |
|---|---|---|
| Corrente nominale (per polo) | 5A (personalizzabile) | Determina la massima corrente continuativa di funzionamento; deve superare la corrente massima a regime stazionario del carico. |
| Numero di poli | 3 poli (funzionamento simultaneo) | Adatto per sistemi trifase a tre o quattro fili; garantisce che tutte le fasi siano commutate insieme. |
| Modalità di controllo | Segnale esterno/Timer interno | La modalità esterna è adatta all'automazione remota; la modalità interna si adatta alle applicazioni a tempo fisso. |
| Caratteristica del viaggio | Intervento in serie ritardato | Consente sovraccarichi a breve termine (ad esempio, avviamento del motore) senza interventi intempestivi. |
| Potere di interruzione di cortocircuito | Alto (controllare i dati del modello specifico) | Deve superare la corrente di cortocircuito prevista nel punto di installazione per eliminare i guasti in modo sicuro. |
| Circuito soppressore | RS‑C integrato, opzionale | Essenziale per carichi induttivi per proteggere l'interruttore e il carico. |
Suggerimento per la selezione:Oltre alla corrente e al potere di interruzione, considerare la temperatura ambiente, l'altitudine e lo stile di montaggio. Consultare il supporto tecnico di SanGao per consigli personalizzati.
✦ ✦ ✦
4. Applicazioni industriali e guida alla selezione
Gli interruttori automatici trifase sono ampiamente utilizzati nei centri di controllo motori, nei quadri di distribuzione, nelle apparecchiature di automazione industriale e nelle forniture per l'edilizia commerciale. A seconda dell'applicazione, possono fungere da interruttori principali, dispositivi di protezione dei rami o interruttori di comando del motore. Di seguito sono riportati casi d'uso tipici e indicatori di selezione.
4.1 Principali aree di applicazione
- Controllo motori industriali:Utilizzati come avviatori diretti, richiedono una caratteristica di intervento ritardato per evitare lo sgancio in caso di corrente di spunto.
- Protezione della linea di distribuzione:Installato nei quadri di distribuzione principale o secondaria per la protezione da sovraccarichi e cortocircuiti, con un adeguato coordinamento con i dispositivi a monte/a valle.
- Gruppi elettrogeni di emergenza:Funziona come interruttore di uscita del generatore, fornendo isolamento e resistendo a possibili sovracorrenti transitorie.
- Sistemi HVAC:Protegge compressori, ventilatori e altri motori nelle apparecchiature di condizionamento e refrigerazione; necessita inoltre di caratteristiche di ritardo.
4.2 Passaggi di selezione
- Determina il tipo di carico:Resistivo o induttivo? Ha uno spunto iniziale? Questo decide la caratteristica di viaggio richiesta.
- Calcolare la corrente operativa:In base alla potenza e alla tensione del carico, calcolare la corrente di linea massima e aggiungere un margine di sicurezza del 20–30%.
- Stima della corrente di cortocircuito:Ottenere la corrente di cortocircuito presunta dalla rete di alimentazione; il potere di interruzione dell’interruttore deve essere maggiore.
- Scegli la modalità di controllo:Controllo del segnale esterno se è necessario il funzionamento remoto/automatico; timer interno se è richiesta solo la commutazione programmata.
- Considerare i requisiti dello smorzatore:Per carichi induttivi (motori, trasformatori), abilitare sempre il circuito smorzatore.
✦ ✦ ✦
5. Caratteristiche di protezione della sicurezza
La sicurezza è la priorità principale nella progettazione elettrica. L'interruttore trifase SanGao incorpora molteplici meccanismi di protezione che salvaguardano non solo il circuito e le apparecchiature ma anche il personale.
- Protezione da sovraccarico:Lo sganciatore magnetotermico apre il circuito quando la corrente supera il valore nominale per un periodo prolungato, prevenendo il surriscaldamento del cavo.
- Protezione da cortocircuito:Il dispositivo magnetico agisce istantaneamente in caso di cortocircuito, interrompendo la corrente di guasto in pochi millisecondi per ridurre al minimo i danni.
- Funzione di isolamento:Con la maniglia in posizione "off", uno spazio di contatto e una distanza di isolamento sufficienti forniscono un'interruzione visibile, soddisfacendo i requisiti di isolamento.
- Anti-richiusura senza intervento:Impedisce la richiusura mentre persiste un guasto, eliminando il rischio di errore umano.
Promemoria sulla sicurezza:Prima di qualsiasi installazione, manutenzione o sostituzione, verificare sempre che l'alimentazione a monte sia completamente scollegata e testare la tensione zero. Seguire tutti i codici di sicurezza elettrica locali.
✦ ✦ ✦
Domande frequenti
Cosa significa "intervento senza intervento" in un interruttore trifase?
"Sgancio libero" significa che quando si verifica un sovraccarico o un cortocircuito, il meccanismo interno forza l'apertura dei contatti e la maniglia si sposta nella posizione di scatto. La maniglia non può essere tenuta chiusa manualmente mentre è presente il guasto, garantendo così che il circuito non possa essere riattivato finché il guasto non viene eliminato e la maniglia non viene ripristinata.
Qual è la differenza tra modalità di controllo esterno e interno?
Inmodalità di controllo esterno, il modulo riceve un segnale da un ingresso Simulink (0 = aperto, positivo = chiuso), rendendolo adatto all'integrazione con sistemi di automazione. Inmodalità di controllo interno, l'utente imposta gli orari di apertura/chiusura direttamente nella finestra di dialogo del modulo e l'interruttore segue il programma preimpostato, ideale per operazioni cicliche o a tempo fisso.
Quando deve essere utilizzato il circuito snubber?
Ogni volta che l'interruttore è collegato a carichi induttivi (motori, trasformatori, reattori) o sorgenti di corrente, lo spegnimento può generare elevate sovratensioni indotte. Il circuito smorzatore Rs‑Cs è essenziale per assorbire questa energia. Il modulo include uno smorzatore integrato che può essere abilitato secondo necessità.
Come scelgo la caratteristica di intervento corretta per i carichi del motore?
I motori assorbono 5–7 volte la corrente nominale durante l'avviamento. Un interruttore con intervento istantaneo scatterebbe inutilmente. Pertanto, selezionare un interruttore con aCaratteristica di intervento in serie ritardato(protezione da sovraccarico a tempo inverso) che consente sovracorrenti a breve termine proteggendo allo stesso tempo da sovraccarichi prolungati e cortocircuiti. La caratteristica di ritardo del modulo SanGao è progettata per questo scopo.
I tre poli possono essere azionati in modo indipendente?
No. L'interblocco meccanico interno garantisce che tutti e tre i poli siano azionati da un'unica maniglia, garantendo l'apertura/chiusura simultanea. Ciò impedisce condizioni di perdita di fase che potrebbero danneggiare le apparecchiature trifase.
Come posso verificare che il potere di interruzione dell'interruttore sia adeguato?
Il potere di interruzione deve essere maggiore della corrente di cortocircuito presunta nel punto di installazione. Questo valore viene generalmente fornito dal progettista del sistema o ottenuto da uno studio sul cortocircuito. Il potere di interruzione nominale dell'interruttore è specificato nella sua scheda tecnica; assicurarsi che soddisfi o superi il valore calcolato.
✦ ✦ ✦
