Perché l'interruttore di messa a terra ad alta tensione è fondamentale per la sicurezza e la manutenzione del sistema di alimentazione?

Nei sistemi di trasmissione e distribuzione di potenza, la sicurezza è fondamentale. Un componente spesso trascurato ma essenziale è ilInterruttore di messa a terra ad alta tensione. Questo dispositivo svolge un ruolo fondamentale nella protezione sia delle apparecchiature che del personale durante la manutenzione, le condizioni di guasto e le operazioni di routine. Questo articolo esamina cosa fa un sezionatore di terra, come funziona e perché è indispensabile nei quadri e nelle sottostazioni di media tensione. Consideriamo anche la qualità della produzione, le certificazioni e l'affidabilitàSanGao porta a questo componente elettrico critico.

L'eroe sconosciuto della sicurezza elettrica

Quando pensiamo alle apparecchiature ad alta tensione, spesso vengono in mente interruttori automatici e trasformatori. Eppure, ilInterruttore di messa a terra ad alta tensioneè altrettanto fondamentale per il funzionamento e la manutenzione sicuri dei sistemi elettrici. Installato all'interno di quadri elettrici o sottostazioni, questo dispositivo fornisce un percorso affidabile verso terra, garantendo che i tecnici possano lavorare in sicurezza su apparecchiature diseccitate e che le correnti di guasto siano gestite in modo efficace.

Senza un interruttore di messa a terra correttamente funzionante, gli addetti alla manutenzione si troverebbero ad affrontare il rischio di energizzazione accidentale, tensioni indotte da linee attive adiacenti e pericolose sovratensioni transitorie.SanGao, un'impresa high-tech con sede a Liushi, la capitale elettrica cinese, produce questi componenti essenziali da anni, aderendo a rigorosi standard di qualità e servendo diversi settori, dalla ristrutturazione della rete urbana agli impianti eolici.

Cos'è un interruttore di messa a terra ad alta tensione?

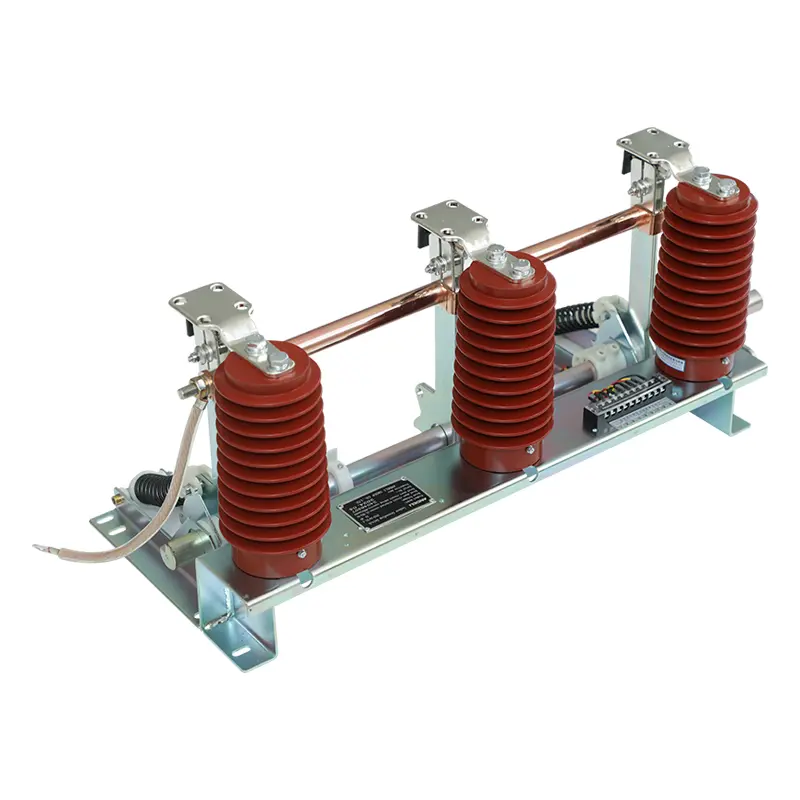

ILInterruttore di messa a terra ad alta tensioneè un dispositivo di commutazione meccanico progettato per collegare a terra una parte specifica di un circuito elettrico. Viene tipicamente installato in quadri ad alta tensione (3-12 kV, sistemi trifase CA 50/60 Hz) ed è azionato manualmente o tramite un meccanismo a motore. La sua struttura primaria è costituita da una staffa, un gruppo coltello di messa a terra, contatti fissi, un sensore, un albero rotante, molle di compressione, manicotti conduttivi e collegamenti flessibili.

Quando è chiuso, il coltello di messa a terra stabilisce un contatto stabile con il contatto statico, creando un percorso di messa a terra a bassa impedenza. Questo percorso svolge molteplici funzioni operative e di sicurezza, che esploreremo di seguito.

Funzioni chiave: molto più che una semplice messa a terra

ILInterruttore di messa a terra ad alta tensionesvolge molteplici funzioni critiche oltre la semplice messa a terra:

Protezione del personale durante la manutenzione

Quando un interruttore viene aperto e isolato, la sbarra o l'apparecchiatura adiacente può ancora portare tensione indotta o carica residua. L'interruttore di messa a terra fornisce un collegamento a terra visibile e sicuro, garantendo che il personale di manutenzione sia protetto da energizzazione accidentale o scarica capacitiva.

Limitazione delle sovratensioni transitorie

Durante i guasti verso terra, soprattutto negli impianti pesanti, possono verificarsi sovratensioni transitorie. L'interruttore di messa a terra limita questi picchi di tensione fornendo un percorso a bassa impedenza, proteggendo così le apparecchiature sensibili e l'isolamento.

Eliminazione delle tensioni indotte

In caso di linee di trasmissione parallele sulla stessa torre, le linee diseccitate possono ancora subire tensioni indotte da linee attive adiacenti a causa dell'accoppiamento elettrostatico ed elettromagnetico. Gli interruttori di messa a terra su queste linee forniscono un percorso per dissipare queste correnti indotte, prevenendo pericoli.

Correnti di cortocircuito di chiusura

Alcuni interruttori di messa a terra sono progettati per chiudersi contro le correnti di cortocircuito. Questa funzionalità garantisce che l'interruttore possa essere azionato anche in condizioni di guasto, fornendo ulteriore sicurezza durante le procedure di emergenza.

Stabilire un riferimento neutrale al sistema

Nelle sottostazioni con trasformatori di potenza di grandi dimensioni, l'interruttore di messa a terra aiuta a mantenere un punto di riferimento di tensione costante, stabilizzando la rete elettrica e garantendo un funzionamento sicuro.

Applicazioni: dove viene utilizzato?

ILInterruttore di messa a terra ad alta tensioneè ampiamente utilizzato nei sistemi di distribuzione e trasmissione di energia, tra cui:

• Ristrutturazioni della rete elettrica urbana e rurale– L’aggiornamento delle infrastrutture obsolete richiede una base affidabile per la sicurezza e la conformità.

• Sottostazioni e quadri elettrici– Integrali ai quadri di media tensione.

• Centrali eoliche e centrali idroelettriche– Fornire la messa a terra di generatori e trasformatori.

• Industrie metallurgiche e petrolchimiche– Protezione delle apparecchiature e del personale in ambienti difficili.

• Impianti ferroviari e minerari– Garantire una messa a terra sicura nei sistemi di trazione.

• Progetti energetici per edifici residenziali e commerciali– Per alimentatori in arrivo e sistemi di emergenza.

ILSanGaoVantaggio: qualità e affidabilità

SanGaosi è costruita una reputazione per le apparecchiature ad alta tensione di alta qualità. L'impianto di produzione dell'azienda si estende su 10.000 metri quadrati, con un capitale sociale di 81,68 milioni di yuan e un totale attivo di circa 200 milioni di yuan. Con 120 dipendenti, di cui 20 professionisti tecnici di livello senior e medio,SanGaomantiene una forte attenzione alla ricerca e sviluppo e alla garanzia della qualità.

L'azienda aderisce ai sistemi di gestione della qualità ISO 9001:2008, di gestione ambientale ISO 14001 e ai sistemi di salute e sicurezza sul lavoro OHSMS 18001. Per garantirli, utilizza inoltre una moderna gestione ERP e apparecchiature di test avanzateInterruttore di messa a terra ad alta tensionesoddisfa rigorosi standard di prestazione. Collaborando con istituzioni come Xi'an Senyuan e il Beijing Electrical Research Institute,SanGaogarantisce che i suoi prodotti siano all'avanguardia nell'ingegneria elettrica.

I loro interruttori di messa a terra sono progettati con un meccanismo robusto che utilizza molle di compressione per garantire una chiusura/apertura rapida e affidabile, con una pressione di contatto costante mantenuta tramite molle a disco. Questo design garantisce una bassa resistenza di contatto e una lunga durata anche in caso di utilizzo frequente.

Domande frequenti (FAQ)

D: Qual è lo scopo principale di un interruttore di messa a terra ad alta tensione?

R: Il suo scopo principale è fornire un punto di messa a terra visibile e sicuro per apparecchiature diseccitate, proteggendo i tecnici dall'energizzazione accidentale e dissipando tensioni e cariche indotte.

D: Dove viene solitamente installato l'interruttore di messa a terra?

R: Viene solitamente installato all'interno dei quadri di media tensione (3-12kV), oltre che nelle sottostazioni e a bordo linea dei trasformatori.

D: Un interruttore di messa a terra può chiudersi in caso di corrente di cortocircuito?

R: Sì, molti interruttori di messa a terra sono progettati per la corrente di chiusura di cortocircuito, consentendone il funzionamento in sicurezza anche in condizioni di guasto.

D: In che modo l'interruttore di messa a terra protegge dalle tensioni indotte?

R: Sulle linee di trasmissione che corrono parallele alle linee energizzate, l'interruttore di terra fornisce un percorso per il flusso delle correnti indotte verso terra, impedendo la comparsa di tensioni pericolose sulle linee diseccitate.

Conclusione

ILInterruttore di messa a terra ad alta tensionepotrebbe non essere la componente più affascinante di un sistema di potere, ma la sua importanza non può essere sopravvalutata. Salvaguarda vite umane, protegge apparecchiature costose e garantisce un funzionamento stabile della rete in caso di guasti e manutenzione. Fornendo un percorso di terra affidabile, aiuta a prevenire incidenti, riduce i tempi di inattività e mantiene l'integrità della rete elettrica.

SanGaooffre interruttori di messa a terra che combinano un design meccanico robusto, materiali di alta qualità e un rigoroso controllo di qualità per offrire prestazioni affidabili in applicazioni impegnative. Con una solida base tecnica e l’impegno per il miglioramento continuo,SanGaoè diventato un fornitore affidabile di servizi energetici, impianti industriali e progetti infrastrutturali in tutta la Cina e oltre.

Se stai cercando una fonte affidabile di interruttori di messa a terra ad alta tensione o hai bisogno di assistenza tecnica per il tuo progetto specifico, ti invitiamo acontattonoi Oggi. Il loro team di ingegneri esperti può fornire specifiche di prodotto, soluzioni personalizzate e supporto tempestivo. Contatta il sito Web dell'azienda o invia un'e-mail per discutere le tue esigenze e scoprire comeSanGaopuò contribuire alla sicurezza e all’efficienza dei vostri sistemi elettrici.
