Interruttore di messa a terra ad alta tensione

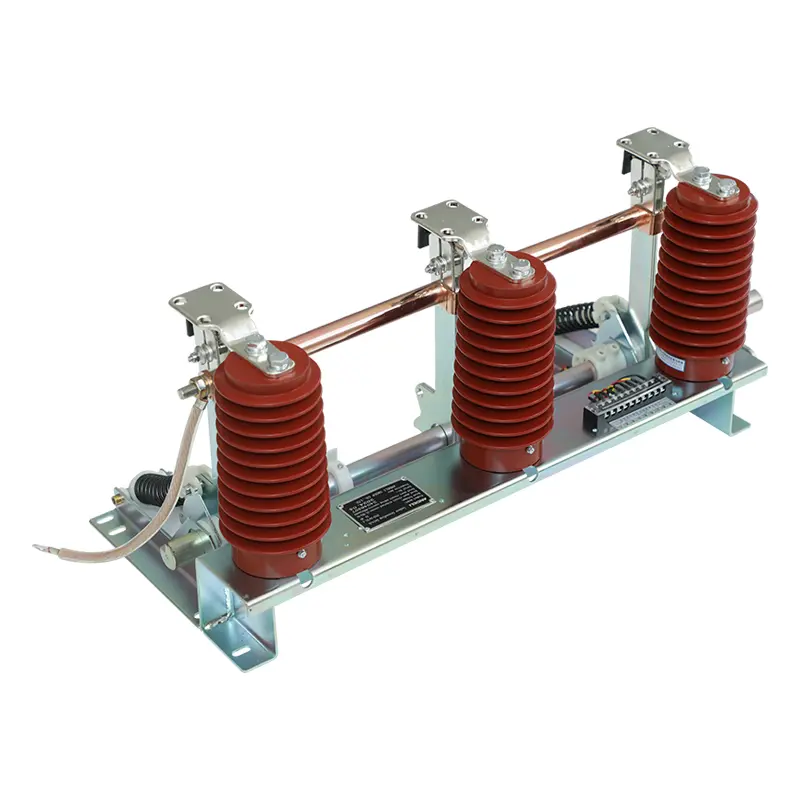

L'interruttore di messa a terra ad alta tensione durevole SanGao è adatto per sistemi di alimentazione interni CA trifase da 3-12 kV a 50 (60) Hz e viene utilizzato insieme a vari quadri elettrici ad alta tensione. Può essere utilizzato anche per la messa a terra della manutenzione di apparecchiature elettriche ad alta tensione. La sua struttura principale è l'interruttore di messa a terra, costituito da una staffa, un gruppo coltello di messa a terra, un contatto statico, un sensore, un albero rotante, un braccio rotante, una molla di compressione, un manicotto conduttivo e una connessione flessibile.

Quando il meccanismo operativo chiude l'interruttore di messa a terra, la coppia di azione fa sì che l'albero principale superi la coppia di resistenza, spingendo la pedivella a ruotare nella direzione di chiusura, in modo che l'asta operativa sul coltello di messa a terra passi attraverso il punto morto della molla di compressione e la molla di compressione rilasci energia, in modo che l'interruttore di messa a terra venga rapidamente chiuso in posizione di chiusura. Il coltello di messa a terra sul gruppo coltello di messa a terra è saldamente e in modo affidabile in contatto con la parte flangiata (bordo del coltello) del contatto statico attraverso la molla a disco.

Quando viene applicata la coppia, l'albero principale supera la coppia principale e la forza della molla per far ruotare il braccio nella direzione di apertura e la molla di compressione del coltello di messa a terra passa.

Qual è lo scopo dell'interruttore di terra?

L'interruttore di messa a terra ad alta tensione viene utilizzato per fornire cavi di messa a terra per sistemi sotterranei o collegati a triangolo.

L'interruttore di terra consente il collegamento di carichi fase-fase.

L'interruttore di terra nella sottostazione è collegato a terra per formare una messa a terra a bassa impedenza per mantenere il sistema neutro.

L'interruttore di terra nel quadro elettrico garantisce che l'ampiezza della sovratensione transitoria sia limitata durante un grave guasto a terra.

Viene utilizzato per mettere a terra le apparecchiature elettriche per soddisfare i requisiti di protezione.

Qual è la funzione dell'interruttore di terra?

L'interruttore di messa a terra ad alta tensione è collegato all'interruttore automatico e, quando l'interruttore automatico viene liberato ed estratto, la sbarra collettrice adiacente all'interruttore automatico viene automaticamente messa a terra tramite l'interruttore di terra. Questo processo protegge i tecnici, il personale di manutenzione e gli utenti da tensioni accidentali.

Viene utilizzato per prevenire l'elettricità statica e le correnti di induzione elettromagnetica. In due o più linee di trasmissione aeree sulla stessa torre o in connessione parallela adiacente, quando una o più linee sono diseccitate, le linee diseccitate genereranno tensione indotta e corrente indotta a causa dell'induzione elettromagnetica e dell'induzione elettrostatica tra loro e le linee energizzate adiacenti. Pertanto, per tali linee sono adatti gli interruttori di messa a terra.

L'interruttore di messa a terra ad alta tensione viene utilizzato per chiudere la corrente di cortocircuito. L'interruttore di messa a terra con corrente di chiusura di cortocircuito nominale deve essere in grado di chiudersi a qualsiasi tensione applicata (inclusa la tensione nominale) e qualsiasi corrente (inclusa la corrente di chiusura di cortocircuito nominale). La corrente di chiusura di cortocircuito nominale dell'interruttore di messa a terra è uguale alla corrente di picco nominale di tenuta.

L'interruttore di messa a terra ad alta tensione nella sottostazione svolge un ruolo importante nei trasformatori di potenza grandi o pesanti perché consente alla rete elettrica di avere un punto di riferimento di tensione coerente. Altrimenti, la tensione può variare da luogo a luogo. Garantire la sicurezza dei trasformatori e del personale che utilizza l'elettricità.
