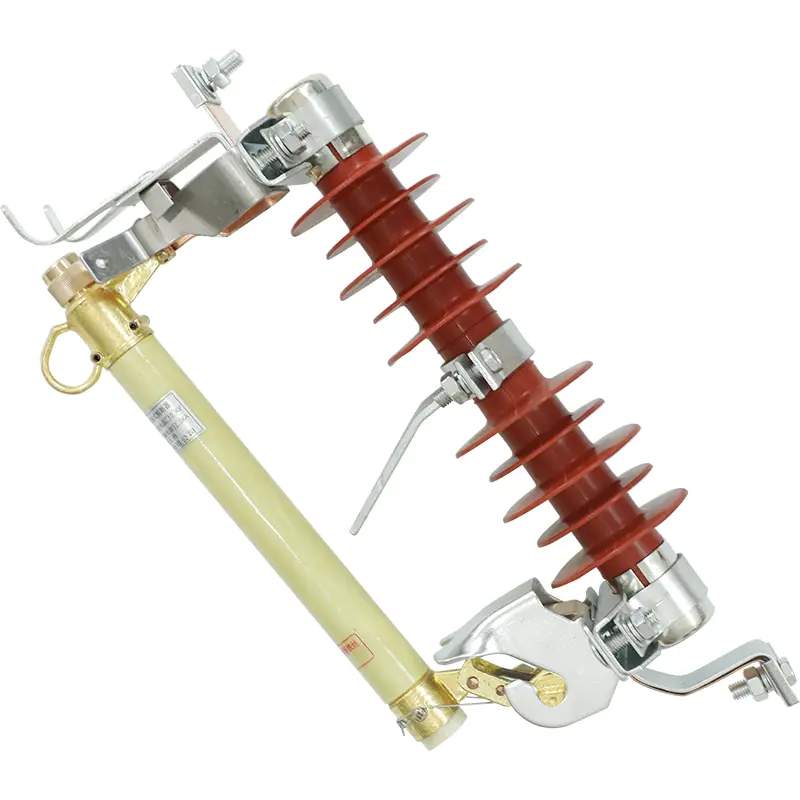

Ritaglio per fusibile ad espulsione composita ad alta tensione montato su palo con distintore d'arco

Il SangaoRitaglio per fusibile ad espulsione composita ad alta tensione montato su palo con distintore d'arcoIl Made in China rappresenta un’evoluzione significativa della progettazione delle reti aeree di distribuzione dell’energia. Utilizzando un rivestimento esterno composito ad alto peso molecolare invece della tradizionale porcellana pesante, questo ritaglio leggero ma strutturalmente rigido fornisce un'immunità assoluta alle crepe strutturali, ai danni da impatto meccanico e ai guasti di tracciamento. Il separatore d'arco integrato è dotato di un rivestimento interno specializzato in fibra ossea che soffoca attivamente gli archi elettrici ad alta temperatura entro pochi millisecondi dalla liquefazione dell'elemento fusibile, garantendo una pulizia pulita senza rischiare danni collaterali ai bracci trasversali o alle linee di fase adiacenti. Gli acquirenti all'ingrosso scelgono questo sistema composito avanzato per ridurre al minimo i costi di manutenzione della linea ed eliminare gli errori dei componenti causati da archi elettrici ad alta tensione persistenti.

Espulsione a doppia azione e dissipazione dell'arco

Gli interruttori di interruzione standard si affidano esclusivamente alla gravità e ai traferri per eliminare i guasti di media tensione, che possono provocare archi prolungati sotto carichi induttivi elevati. Questo ritaglio specializzato per fusibile ad espulsione composita ad alta tensione montato su palo con distintore d'arco incorpora un distintore d'arco progettato che elimina questa limitazione fisica. Il tubo portafusibile ospita l'elemento fusibile metallico all'interno di una camera a doppia parete: un rivestimento interno in fibra di osso circondato da un guscio in fibra di vetro epossidica resistente alle intemperie.

Quando un sovraccarico o un cortocircuito innescano correnti di guasto, l'elemento fusibile si scioglie rapidamente. L'intensa energia termica vaporizza istantaneamente la superficie interna del rivestimento in fibra ossea, rilasciando una scarica ad alta pressione di gas deionizzante. Questo getto di gas espelle con forza l'aria ionizzata dal fondo del tubo, estinguendo l'arco elettrico in pochi millisecondi. Contemporaneamente, il meccanismo operativo rilascia il fermo superiore, facendo sì che l'intera unità fusibile si abbassi e cada dalla sua normale posizione di lavoro, creando una chiara interruzione visiva dell'aria per gli operatori dei servizi.

Specifiche tecniche delle prestazioni

Per garantire l'esatta compatibilità strutturale tra i layout di utenze aeree a media tensione, questo ritaglio per fusibile di espulsione composito ad alta tensione montato su palo con distintore d'arco funziona rigorosamente entro questi limiti ambientali ed elettrici verificati in fabbrica:

• Ingombro operativo della temperatura ambiente:Da -30°C a +40°C esposizione continua all'esterno.

• Soglia altimetrica di valutazione:Fino a 1000 metri di dislivello (per distanze superiori a 1000 metri sono necessarie regolazioni meccaniche personalizzate).

• Intervallo di frequenza dell'alimentazione CA:Reti non inferiori a 48 Hz e non superiori a 52 Hz.

• Grado di tolleranza all'intensità sismica:L'intensità sismica strutturale massima non dovrà superare i 7 gradi.

• Velocità del vento massima consentita:Non deve superare i 35 metri al secondo.

• Ambiente applicativo primario:Sistemi di distribuzione aerei, pali delle utenze e rubinetti di isolamento delle derivazioni di linea.

Dove viene distribuito questo ritaglio specializzato?

La robusta struttura composita e la rapida capacità di estinzione dell'arco rendono questo dispositivo di protezione ideale per ambienti industriali esigenti:

• Alimentatori aerei spazzati dal vento:Installato su pali esposti dove la velocità del vento si avvicina ai 35 metri al secondo, garantisce che il fermo meccanico rimanga bloccato fino al verificarsi di un guasto.

• Pali montanti sottostazione:Posizionato nel punto di giunzione critico in cui i cavi di distribuzione aerei passano ai cavi sotterranei, impedisce che i guasti da sovracorrente viaggianti danneggino il sensibile isolamento del sottosuolo.

• Anelli di distribuzione sismicamente attivi:Il corpo in polimero composito infrangibile assorbe facilmente le vibrazioni meccaniche e i movimenti strutturali fino a un livello di intensità sismica di 7 gradi.

Standard di spedizione globali

Il transito all'estero richiede una difesa robusta contro l'umidità elevata, l'aria salmastra e lo stress da movimentazione fisica. Sangao confeziona ordini all'ingrosso di fusibili di espulsione compositi ad alta tensione montati su palo con distintore d'arco in casse di legno conformi all'esportazione rivestite con materiale pesante che assorbe gli urti. Ogni cassa è sigillata ermeticamente per impedire che l'umidità degradi i rivestimenti interni di estinzione dell'arco, garantendo che ogni unità arrivi al sito del progetto in condizioni completamente pronte per l'installazione.

Domande frequenti

Come funziona il separatore d'arco durante i guasti da sovraccarico a bassa corrente rispetto ai cortocircuiti ad alta corrente?

Durante i cortocircuiti ad alta corrente, la massiccia energia termica crea un rapido getto di gas ad alta pressione che spegne istantaneamente l'arco tramite espulsione. Per i sovraccarichi a bassa corrente, il rivestimento interno in fibra ossea si affida alla generazione di gas localizzata per raffreddare e deionizzare lo spazio dell'arco, garantendo un'interruzione sicura anche quando il flusso di corrente è appena al di sopra della soglia di fusione.

Perché l'alloggiamento in polimero composito è preferito rispetto alla porcellana negli ambienti di servizio ad alte vibrazioni?

La porcellana vetrificata è fragile e soggetta a microfratture sotto stress fisico continuo o eventi sismici. Il nostro alloggiamento in polimero composito è caratterizzato da elevata elasticità e resilienza strutturale, che gli consentono di resistere a impatti fisici, danni da movimentazione umana e forze sismiche fino a 7 gradi senza cedimenti strutturali.

Questo ritaglio per fusibile di espulsione composito ad alta tensione montato su palo con distintore d'arco richiede strumenti speciali per il funzionamento manuale del personale di linea?

No. Il meccanismo operativo superiore è dotato di ganci di estrazione standard pienamente compatibili con i tradizionali hot-stick, che consentono agli operatori di linea di aprire manualmente l'unità fusibile per la manutenzione ordinaria delle apparecchiature o l'isolamento della linea.
