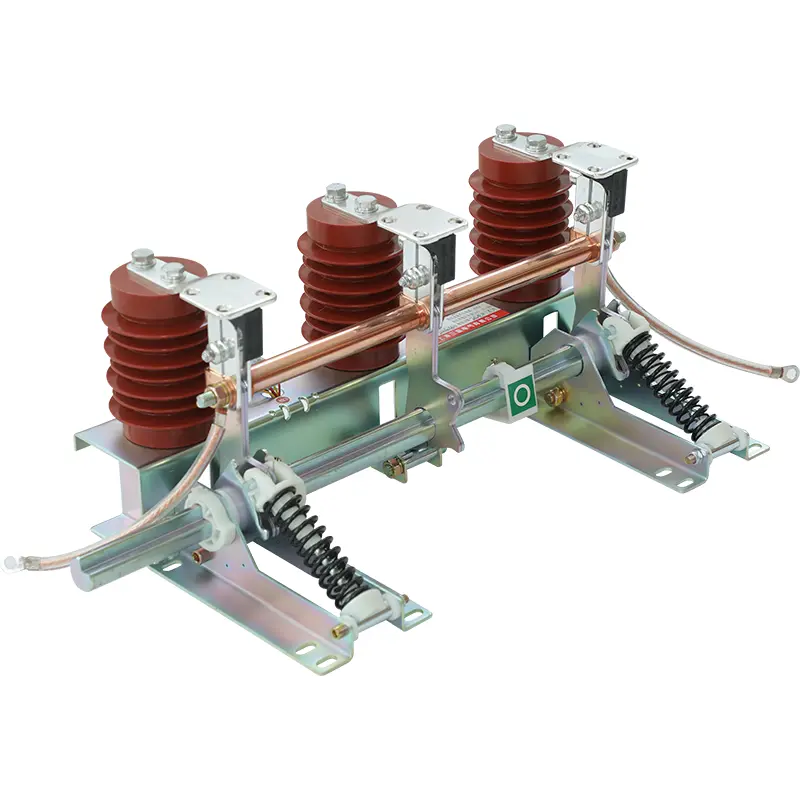

Interruttore di messa a terra ad alta velocità per interni trifase CA

Per le fabbriche di quadri che cercano una protezione reattiva della messa a terra, l'interruttore di messa a terra ad alta velocità per interni trifase CA di SanGao rappresenta un componente di abbinamento ideale. Progettato esclusivamente per scenari interni ad alta tensione, garantisce una messa a terra affidabile dopo la disconnessione del circuito e riduce i rischi nascosti derivanti da elettricità residua, tensione induttiva e malfunzionamenti da cortocircuito.

Protezione di messa a terra ad azione rapida per sistemi di media tensione

Nei lavori di manutenzione ad alta tensione, il tempo necessario per stabilire una condizione di messa a terra sicura è un fattore importante. Un'operazione di messa a terra ritardata o instabile può aumentare i rischi per i tecnici e le apparecchiature elettriche.

Il meccanismo di chiusura ad alta velocità consente alla lama di messa a terra di spostarsi rapidamente nella posizione chiusa, creando un collegamento affidabile tra il circuito elettrico e il sistema di messa a terra.

L'interruttore di messa a terra ad alta velocità per interni trifase CA viene utilizzato principalmente per:

• Collegare a terra le apparecchiature elettriche isolate durante la manutenzione

• Rilasciare la carica elettrica residua dopo la disconnessione

• Fornire funzionalità di messa a terra in cortocircuito

• Migliorare la protezione degli operatori all'interno dei quadri elettrici

Rispetto alle normali strutture di messa a terra manuale, un design ad azione rapida si concentra su una risposta meccanica rapida e una pressione di contatto stabile.

Come funziona il meccanismo di chiusura ad alta velocità?

Il meccanismo operativo determina se l'interruttore di messa a terra ad alta velocità per interni trifase CA può completare l'azione di chiusura in modo accurato e coerente.

Il processo operativo principale include:

1. Il comando riceve un comando di chiusura.

2. L'albero principale ruota e trasferisce la forza meccanica.

3. Il coltello di messa a terra si sposta verso il contatto fisso.

4. Il meccanismo a molla rilascia l'energia immagazzinata per accelerare la chiusura.

5. Le parti conduttrici stabiliscono il collegamento a terra.

La struttura a chiusura rapida aiuta la lama di messa a terra a superare la resistenza meccanica e a raggiungere rapidamente la posizione richiesta.

I componenti principali includono:

• Telaio di supporto

• Gruppo coltello di messa a terra

• Contatto statico

• Albero rotante

• Braccio operativo

• Molla di compressione

• Componenti di connessione conduttivi

Il design coordinato di queste parti garantisce un movimento meccanico stabile durante il funzionamento ripetuto.

Funzione di protezione elettrica durante la manutenzione

Anche dopo che un interruttore automatico o un isolatore scollegano l'alimentazione, l'energia elettrica può rimanere nel sistema a causa della capacità, dell'induzione o dei circuiti sotto tensione nelle vicinanze.

L'interruttore di messa a terra ad alta velocità per interni trifase CA aiuta a:

• Scaricare l'energia elettrica rimanente

• Ridurre i rischi legati alla tensione indotta

• Fornire un percorso di messa a terra a bassa impedenza

• Migliorare le procedure di sicurezza della manutenzione

Nelle sottostazioni con circuiti in parallelo, l'induzione elettromagnetica ed elettrostatica può generare tensioni indesiderate sulle apparecchiature disconnesse. Un sistema di messa a terra installato correttamente aiuta a controllare questi rischi.

Specifiche tecniche

Perché scegliere SanGao per le apparecchiature di messa a terra ad alta tensione?

I clienti che scelgono gli interruttori di messa a terra solitamente si concentrano su tre questioni pratiche:

Funzionamento meccanico stabile

Il meccanismo di chiusura rapida è progettato per operazioni di commutazione ripetute e prestazioni di messa a terra costanti.

Compatibilità con i sistemi di quadri

SanGao sviluppa componenti ad alta tensione in base ai requisiti applicativi reali dei quadri.

Capacità di produzione completa

Dalla progettazione e produzione ai test, SanGao gestisce internamente i principali processi di produzione, supportando una migliore coerenza del prodotto.

La gamma di prodotti dell'azienda comprende interruttori di messa a terra, sezionatori, interruttori di carico, interruttori automatici in vuoto e altre apparecchiature elettriche ad alta tensione.

Domande frequenti

1. Qual è lo scopo principale di questa apparecchiatura?

Viene utilizzato per mettere a terra le apparecchiature elettriche ad alta tensione dopo l'isolamento e fornire protezione durante le operazioni di manutenzione.

2. Perché è importante il meccanismo di chiusura rapida?

Un'azione di chiusura rapida aiuta la lama di messa a terra a stabilire rapidamente il contatto e migliora la protezione in condizioni elettriche anomale.

3. Può funzionare con interruttori automatici e sezionatori?

SÌ. L'interruttore di messa a terra ad alta velocità per interni trifase CA viene comunemente applicato insieme a componenti del quadro ad alta tensione per creare una sequenza di isolamento e messa a terra sicura.

4. Quali sistemi sono adatti per questo interruttore?

È progettato per sistemi interni ad alta tensione trifase CA, in particolare applicazioni di quadri di media tensione.
