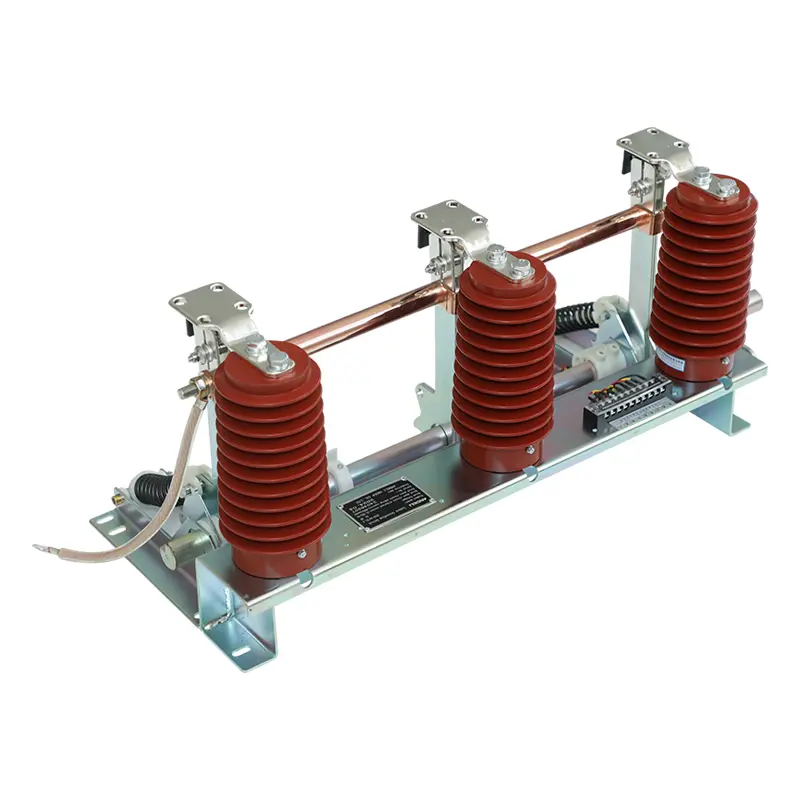

Interruttore di terra CA per interni con coltello di terra ad alta velocità

L'interruttore di terra CA per interni con coltello di terra ad alta velocità di SanGao fornisce dispositivi di messa a terra specializzati a media tensione dedicati al controllo dei rischi durante la manutenzione delle apparecchiature elettriche interne. Coprendo condizioni di lavoro da 3 kV a 12 kV CA trifase 50/60 Hz, il suo design a coltello di terra ad alta velocità riduce i tempi di azione di messa a terra e minimizza le minacce alla sicurezza per le squadre di manutenzione.

Risposta rapida della messa a terra per una manutenzione più sicura della media tensione

Durante la manutenzione delle apparecchiature ad alta tensione, la velocità di messa a terra e l'affidabilità meccanica influiscono direttamente sulla sicurezza dell'operatore. Quando un circuito è stato isolato, l'interruttore di messa a terra fornisce un percorso di messa a terra controllato per prevenire rischi di tensione imprevisti.

Il design del coltello di terra ad alta velocità consente di completare rapidamente l'operazione di messa a terra attraverso il movimento coordinato dell'albero operativo, della manovella, del meccanismo a molla e del gruppo coltello di messa a terra.

L'interruttore di terra CA per interni con coltello di terra ad alta velocità viene utilizzato principalmente per:

• Collegare a terra le apparecchiature elettriche ad alta tensione durante la manutenzione

• Proteggere i tecnici dalla comparsa accidentale di tensione

• Limitare i rischi causati dalla tensione indotta e dall'elettricità statica

• Fornire percorsi di corrente di guasto a terra nei sistemi elettrici

A differenza dei semplici collegamenti di terra, un interruttore di terra dedicato fornisce un funzionamento meccanico controllato e una posizione di terra definita all'interno dei quadri.

Come funziona la struttura del coltello di terra ad alta velocità?

Le prestazioni operative dell'interruttore di terra CA per interni con coltello di terra ad alta velocità dipendono fortemente dall'interazione tra i componenti meccanici.

La struttura principale comprende:

• Staffa

• Gruppo coltello di messa a terra

• Contatto statico

• Sensore

• Albero rotante

• Braccio rotante

• Molla di compressione

• Guaina conduttiva

• Connessione flessibile

Quando il meccanismo operativo chiude l'interruttore di messa a terra, la coppia operativa spinge l'albero principale e il braccio rotante verso la posizione di chiusura. Dopo aver superato il punto morto della molla di compressione, l'energia immagazzinata nella molla viene rilasciata, consentendo al gruppo coltello di messa a terra di spostarsi rapidamente nella posizione chiusa.

Il coltello di messa a terra mantiene un contatto stabile con il contatto statico attraverso la struttura della molla a disco, contribuendo a ottenere una connessione elettrica stabile.

Questo design meccanico aiuta a migliorare:

• Costanza della velocità di chiusura

• Stabilità della pressione di contatto

• Affidabilità operativa a lungo termine

Specifiche tecniche

L'apparecchiatura è progettata per applicazioni interne a media tensione in cui è richiesto un funzionamento sicuro della messa a terra.

Scenari applicativi in ​​cui è importante la messa a terra rapida

Locali di manutenzione quadri interni

Nelle sale di distribuzione, il personale di manutenzione necessita di un metodo affidabile per confermare la messa a terra delle apparecchiature prima dell'ispezione. L'interruttore di messa a terra fornisce un punto di messa a terra dedicato una volta completate le procedure di isolamento.

Sistemi energetici industriali

Le fabbriche che utilizzano apparecchiature di media tensione possono richiedere una manutenzione regolare su trasformatori, alimentatori e quadri. Un meccanismo di messa a terra stabile aiuta a ridurre i rischi durante gli arresti programmati.

Sottostazioni

Le sottostazioni contengono più circuiti ad alta tensione in cui la tensione accidentale, la corrente indotta o gli effetti elettromagnetici possono creare pericoli. Le apparecchiature di messa a terra aiutano a creare un ambiente di manutenzione più sicuro.

Ambienti di linee di trasmissione parallele

Quando una linea aerea viene diseccitata mentre le linee vicine rimangono energizzate, l'induzione elettrostatica ed elettromagnetica può creare una tensione indotta. Gli interruttori di messa a terra aiutano a scaricare questi effetti e a proteggere gli addetti alla manutenzione.

Controllo di qualità incentrato sulla sicurezza della messa a terra

Gli interruttori di messa a terra sono componenti legati alla sicurezza nei sistemi di alimentazione, pertanto l'ispezione della produzione deve concentrarsi sia sul funzionamento meccanico che sulla qualità della connessione elettrica.

SanGao si applica:

• Sistema di gestione della qualità ISO9001:2008

• Sistema di gestione ambientale ISO14001

• Sistema di gestione della salute e sicurezza sul lavoro OHSMS 18001

Per l'interruttore di terra CA per interni con coltello di terra ad alta velocità, il controllo di qualità include:

• Controllo della precisione del movimento del coltello di messa a terra

• Ispezione dei punti di connessione conduttivi

• Verifica della coerenza del funzionamento meccanico

• Conferma delle condizioni del prodotto finito prima della spedizione

Queste fasi di ispezione aiutano a ridurre i problemi di regolazione dell'installazione dopo che l'attrezzatura arriva al sito del progetto.

Domande frequenti

1. Qual è lo scopo principale di queste apparecchiature di messa a terra?

Fornisce un percorso di messa a terra per le apparecchiature elettriche ad alta tensione durante la manutenzione e aiuta a proteggere i tecnici dai rischi di tensione accidentale.

2. Perché è importante il design del coltello di terra ad alta velocità?

Il meccanismo ad azione rapida aiuta la lama di messa a terra a raggiungere rapidamente la posizione chiusa e a mantenere un contatto affidabile con il contatto statico.

3. Quali sistemi di alimentazione sono adatti per questa apparecchiatura?

È adatto per sistemi di alimentazione interni trifase CA 50 (60) Hz da 3-12 kV.

4. Può essere installato con quadri elettrici esistenti?

SÌ. L'interruttore di terra CA per interni con coltello di terra ad alta velocità è progettato per funzionare insieme a vari quadri elettrici ad alta tensione, ma la compatibilità dell'installazione deve essere confermata in base al design specifico dell'armadio.
