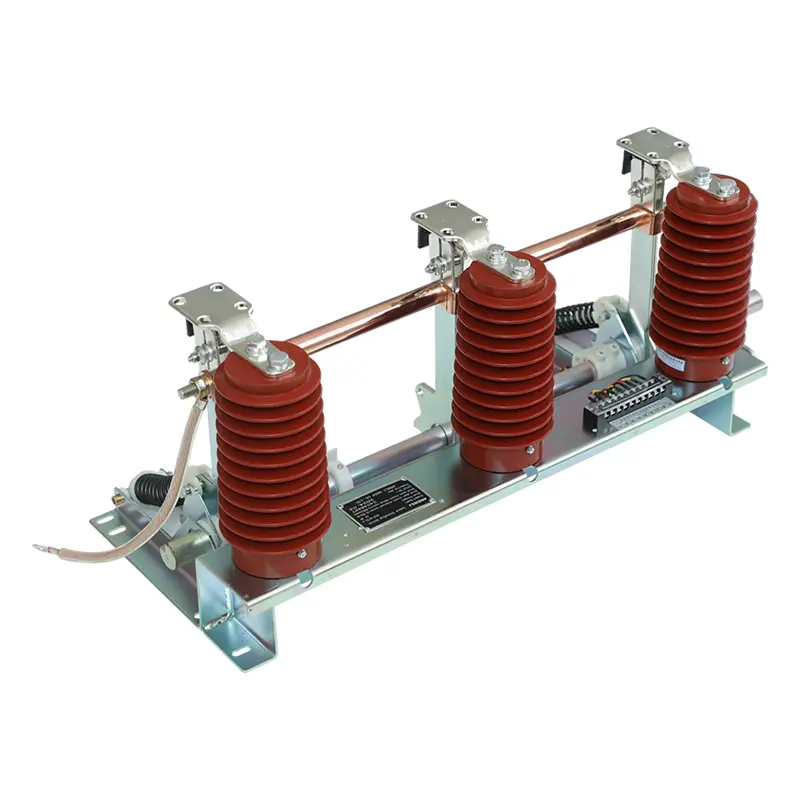

Interruttore di messa a terra integrato nel quadro ad alta tensione

L'interruttore di messa a terra integrato per quadri ad alta tensione SanGao è ampiamente acquistato da produttori di quadri, sottostazioni di trasformazione e progetti di distribuzione industriale che perseguono dimensioni compatte e prestazioni di protezione della messa a terra adeguate. Ottimizzato per l'assemblaggio senza soluzione di continuità con corpi di armadi ad alta tensione, questo design strutturale all-in-one consente l'isolamento completo del circuito, elimina i rischi di shock da tensione residua e aumenta la stabilità complessiva di tutti i flussi di lavoro di manutenzione in loco.

Progettazione di messa a terra integrata per sistemi di quadri compatti

I moderni sistemi di quadri richiedono non solo prestazioni elettriche ma anche un efficiente utilizzo dello spazio interno. L'installazione di apparecchiature di messa a terra separate può aumentare la complessità dell'armadio e richiedere ulteriori modalità di installazione.

Il design integrato integra la funzione di messa a terra direttamente nella struttura del quadro, consentendo all'armadio di ottenere un funzionamento più sicuro senza occupare spazio esterno non necessario.

Gli scopi principali includono:

• Fornire un percorso di messa a terra dopo l'isolamento elettrico

• Protezione del personale di manutenzione da tensioni accidentali

• Supportare l'ispezione sicura dei componenti del quadro

• Miglioramento del coordinamento tra le apparecchiature di messa a terra e la struttura dell'armadio

Per i produttori di quadri, l'interruttore di messa a terra integrato nel quadro ad alta tensione semplifica la progettazione dell'armadio e migliora il coordinamento generale delle apparecchiature.

In che modo una struttura di messa a terra integrata migliora la sicurezza dell'armadio?

Gli armadi elettrici ad alta tensione contengono più componenti elettrici, tra cui sbarre collettrici, interruttori automatici e collegamenti dei cavi. Durante la manutenzione anche componenti isolati possono presentare tensioni indotte o energia elettrica residua.

L'interruttore di messa a terra aiuta a creare una connessione di terra a bassa impedenza per migliorare le condizioni di sicurezza.

Processo operativo tipico:

1. Il circuito è scollegato dall'alimentazione.

2. La condizione di isolamento è confermata.

3. L'interruttore di messa a terra è chiuso.

4. I lavori di manutenzione iniziano dopo la conferma della messa a terra.

La struttura integrata dell'interruttore di messa a terra integrato nel quadro ad alta tensione aiuta a garantire che la posizione di messa a terra sia più vicina al circuito protetto, migliorando il coordinamento del sistema.

Progettazione strutturale focalizzata sull'integrazione dei quadri

Le prestazioni di un interruttore di messa a terra integrato dipendono sia dalla qualità della connessione elettrica che dall'abbinamento meccanico con l'armadio.

I componenti principali includono:

• Gruppo coltello di messa a terra

• Contatto statico

• Albero rotante

Durante l'operazione di chiusura, il meccanismo operativo guida l'albero rotante e il coltello di messa a terra verso la posizione di contatto. Il meccanismo a molla aiuta a fornire una pressione di contatto stabile dopo che la lama di messa a terra raggiunge la posizione di chiusura.

Questo interruttore di messa a terra integrato nel quadro ad alta tensione supporta:

Connessione di contatto affidabile

La lama di messa a terra mantiene un contatto stabile con il contatto statico per stabilire un percorso di messa a terra stabile.

Precisione della posizione meccanica

Il movimento preciso aiuta a garantire le corrette posizioni di apertura e chiusura all'interno del quadro.

Stabilità operativa a lungo termine

La struttura meccanica ottimizzata riduce il rischio di problemi di funzionamento causati da commutazioni ripetute.

Aree di applicazione per la protezione integrata della messa a terra

Armadi elettrici per interni ad alta tensione

I produttori di quadri utilizzano l'interruttore di messa a terra integrato nel quadro ad alta tensione per completare le funzioni dell'armadio mantenendo layout interni compatti.

Stazioni di distribuzione industriale

Le fabbriche con sistemi di alimentazione a media tensione necessitano di procedure di manutenzione sicure per trasformatori, alimentatori e apparecchiature elettriche. La messa a terra integrata aiuta gli operatori a preparare condizioni di lavoro più sicure.

Sottostazioni e impianti di distribuzione dell'energia

Le sottostazioni richiedono sistemi di messa a terra affidabili per le attività di manutenzione che coinvolgono interruttori automatici, sbarre collettrici e compartimenti cavi.

Progetti di infrastrutture elettriche

Grandi strutture commerciali, sistemi di trasporto e progetti energetici spesso richiedono soluzioni di quadri compatti in cui l'efficienza dello spazio interno è importante.

Domande frequenti

1. Perché installare un interruttore di terra all'interno del quadro?

Il design integrato consente di integrare la protezione di terra nella struttura dell'armadio, risparmiando spazio di installazione e migliorando il coordinamento del sistema.

2. Quale protezione fornisce la funzione di messa a terra?

Quadro ad alta tensione L'interruttore di messa a terra integrato aiuta a stabilire un percorso di messa a terra sicuro durante la manutenzione e riduce i rischi causati da tensione accidentale, corrente di induzione o elettricità statica.

3. Questa apparecchiatura può essere utilizzata con diversi modelli di quadri?

SÌ. La compatibilità dell'installazione deve essere confermata in base alla struttura specifica dell'armadio e ai requisiti del progetto.

4. Cosa è necessario controllare durante la manutenzione?

Gli operatori devono ispezionare il movimento meccanico, le condizioni del contatto di terra e l'affidabilità della connessione durante la manutenzione programmata.
