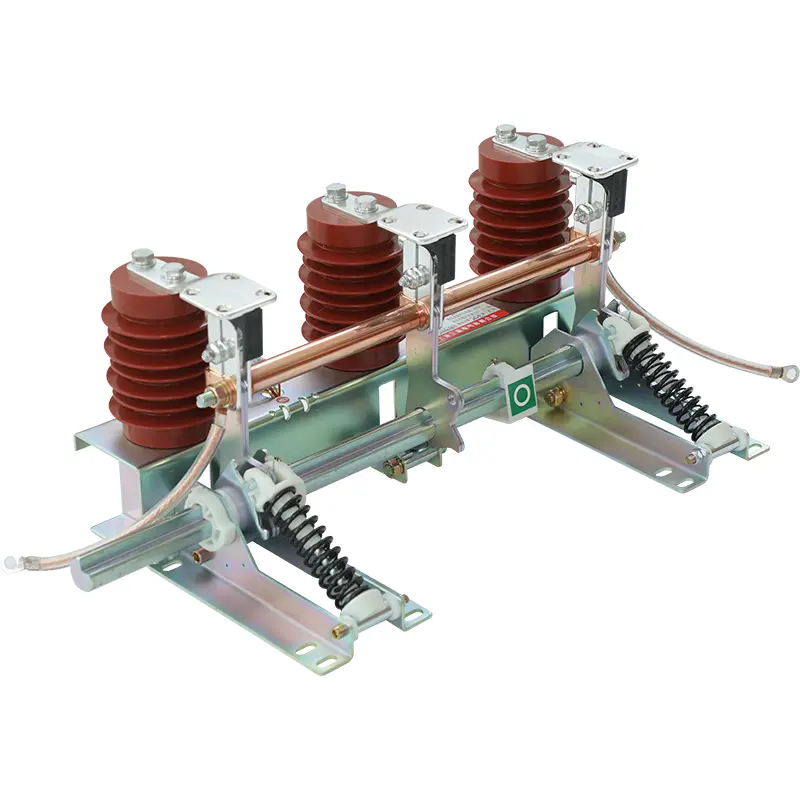

Interruttore di messa a terra ad alta tensione

Interruttore di terra ad alta tensione realizzato in Cina. L'interruttore di Sangao viene utilizzato per spegnere la corrente di corto circuito e ha una certa capacità di chiusura del corto circuito e stabilità termica dinamica. Poiché non è necessario rompere la corrente di carico e la corrente di corto circuito, non esiste un dispositivo di estinzione. L'estremità inferiore dell'interruttore di terra è generalmente collegata al punto di messa a terra attraverso un trasformatore di corrente. L'attuale trasformatore può fornire segnali per la protezione del relè.

Ci sono molte strutture di interruttori di terra. Compresi interruttori di messa a terra singolo, doppio polo e tre pole. Gli interruttori di messa a terra singola polare vengono utilizzati solo nei sistemi di messa a terra del punto neutro. Le strutture a doppio polo e tre poti vengono utilizzate in sistemi non messa a terra e condividono un meccanismo operativo.

L'interruttore di messa a terra ad alta tensione nel quadro viene utilizzato per mettere a terra la carica rimanente dopo che la linea di alimentazione è stata disconnessa dall'alimentazione. Anche se l'interruttore e l'isolatore tagliano o aprono il circuito, la carica residua rimarrà comunque nel circuito. L'interruttore di terra viene generalmente utilizzato per rilasciare la carica.

L'interruttore di terra ad alta tensione ha un meccanismo di chiusura di recitazione rapida. Possono proteggere tecnici e lavoratori quando si verificano correnti anormali. Sono progettati per resistere a cortocircuiti; Possono anche essere motorizzati. Ad esempio, interruttori di terra ad alta tensione e interruttori di messa a terra ad alta velocità. L'interruttore di terra nella sottostazione è in grado di generare un corto circuito, proteggendo così altre apparecchiature elettriche dai danni. Viene utilizzato in combinazione con una varietà di quadri ad alta tensione e può anche essere utilizzato come dispositivo di protezione durante la revisione delle apparecchiature elettriche ad alta tensione.

L'interruttore di terra, l'interruttore e l'interruttore di isolamento sono tutti collegati nell'unità principale dell'anello (RMU). Se il circuito deve essere disconnesso o disconnesso per la manutenzione o altri motivi, è necessario seguire la sequenza operativa corretta di questi tre dispositivi (interruttore di terra, interruttore e interruttore di isolamento). Se i passaggi corretti non vengono seguiti, non solo il circuito e l'attrezzatura saranno danneggiati, ma verrai anche messo in pericolo. Per un'installazione perfetta di questi componenti, è possibile contattare EleCSPARE, un produttore di quadri GIS, per fornire supporti isolanti affidabili per le apparecchiature.

Gli interruttori di terra e disconnettori sono spesso combinati in un dispositivo. In questo caso, il disconnettore è dotato di un interruttore di terra oltre ai contatti principali, che viene utilizzato per mettere a terra un'estremità del disconnettore dopo l'apertura. I contatti principali e gli interruttori di terra sono generalmente meccanicamente interbloccati, in modo che l'interruttore di terra non sia chiuso quando il disconnettore è chiuso e i contatti principali non possono essere chiusi quando l'interruttore di terra è chiuso.

Gli interruttori di messa a terra possono essere divisi in tipi aperti e chiusi. Il sistema conduttivo dell'interruttore di messa a terra aperta è esposto all'aria come il disconnettore; Il sistema conduttivo dell'interruttore di messa a terra chiuso è racchiuso in SF6 vivi o media isolanti (come l'olio).

Il focus dell'interruttore di messa a terra della sottostazione è molto inferiore a quello del pubblico e non è orientato alla sicurezza come il sistema a bassa tensione. Si concentra maggiormente sull'affidabilità dell'alimentazione, sull'affidabilità della protezione e sull'impatto sulle attrezzature in caso di corto circuito. Poiché il percorso attuale è principalmente bloccato dalla messa a terra, solo l'ampiezza della fase più comune al corto circuito di terra è influenzata dalla scelta del sistema di messa a terra.
