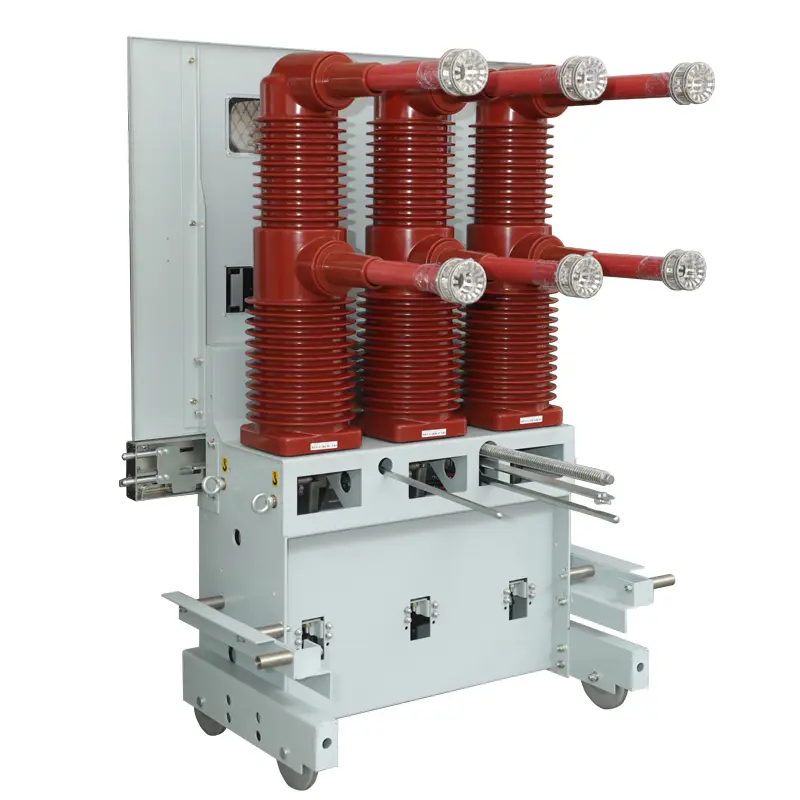

Interruttore automatico sotto vuoto di tipo carretto a mano

L'interruttore automatico sottovuoto di tipo carretto a mano di alta qualità SanGao è adatto per l'uso in sistemi trifase CA 50 HZ, 40,5 kV e può essere utilizzato per corrente di carico, corrente di sovraccarico e corrente di guasto in imprese industriali e minerarie, centrali elettriche e sottostazioni. È adatto anche per scenari operativi frequenti. Questo interruttore adotta una struttura di layout superiore e inferiore, riducendo efficacemente la profondità dell'interruttore.

Caratteristica

La produzione di interruttori automatici in vuoto di tipo carretto è conforme agli standard nazionali cinesi GB1984-2003 "Interruttori automatici ad alta tensione CA", DL/T403-2000 "Condizioni tecniche per l'ordinazione di interruttori automatici in vuoto per interni da 3,6-40,5 kV" e pertinenti standard CE positivi, e dispone di una funzione di interblocco affidabile. Il meccanismo operativo dell'interruttore è del tipo con accumulo di energia a molla, che può essere azionato tramite accumulo di energia CA o CC o azionato manualmente.

L'interruttore può essere dotato anche di comando a magneti permanenti long life, con una durata meccanica fino a 20000 volte, e può essere utilizzato in situazioni operative estremamente frequenti.

L'interruttore è progettato con una struttura divisa nella parte anteriore e posteriore, che può essere utilizzata come unità di installazione fissa o come unità montata centralmente con il telaio.

Adottando una struttura isolante composita, la camera di estinzione dell'arco trifase e il corpo carico associato sono isolati da tre involucri isolanti indipendenti in resina epossidica. Dopo aver adottato la struttura isolante composita, l'interruttore soddisfa i requisiti di distanza d'aria e distanza superficiale in condizioni operative normali e riduce efficacemente il volume dell'interruttore. La camera di estinzione dell'arco sotto vuoto del circuito elettrico principale e la connessione conduttiva dinamica e statica sono installate all'interno della struttura isolante, rendendo la distanza tra fase e fase di soli 300 mm.

Tutti i collegamenti elettrici nel circuito principale sono fissi e hanno un'elevata affidabilità

Ambiente di utilizzo:

Altitudine: sotto i 3000 m;

Temperatura ambientale: massima+40 ℃, minima -15 ℃;

Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%

Intensità sismica: inferiore al livello 8;

Luoghi senza incendi, esplosioni, gas corrosivi e forti vibrazioni,
