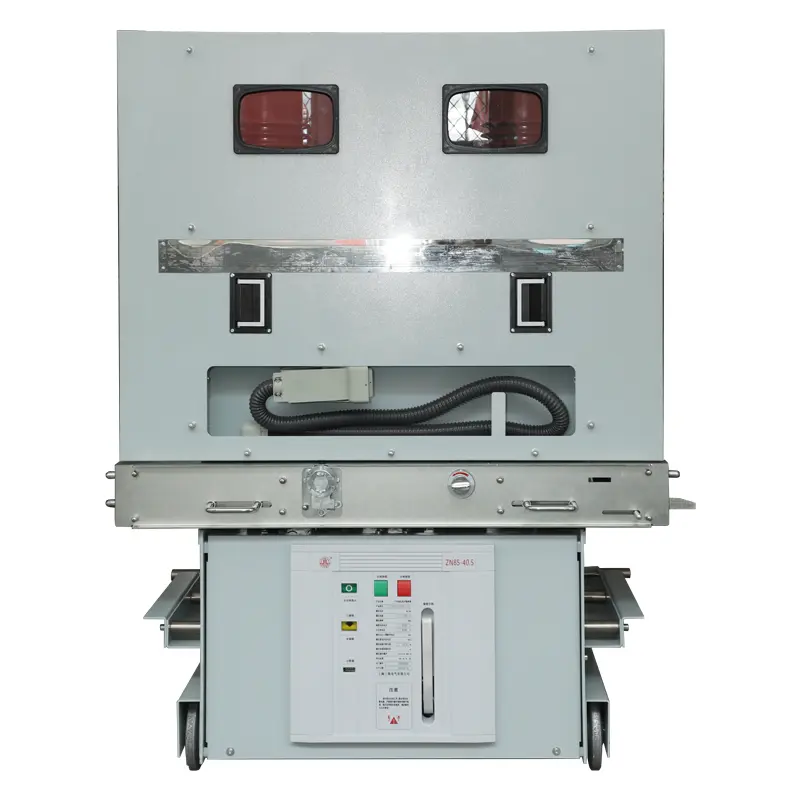

Interruttore automatico sottovuoto per interni ad alta tensione

L'interruttore automatico sotto vuoto per interni SanGao HV adotta una solida struttura isolante e utilizza un'avanzata tecnologia di tenuta epossidica per combinare organicamente per la prima volta camere di estinzione dell'arco sotto vuoto, circuiti elettrici principali, supporti isolanti e altri componenti in un polo sigillato integrato. Risolto con successo il problema fondamentale della tolleranza ambientale degli interruttori automatici in vuoto, rendendone l'applicazione più diffusa.

Il polo solido sigillato integrato adotta la tecnologia di autoconvezione, risolvendo abilmente il problema della dissipazione del calore causato da solide strutture isolanti. L'interruttore automatico sotto vuoto ad alta tensione per interni sigillato solido serie VBR (VS1) -12 è un interruttore automatico che realizza il concetto di esente da manutenzione in Cina.

L'applicazione della camera di estinzione dell'arco dell'interruttore sottovuoto per interni ad alta tensione di lunga durata e della tecnologia di sigillatura con fusione epossidica garantisce l'integrazione esente da manutenzione del polo sigillato, mentre il meccanismo di comando a magnete permanente ad alta affidabilità che può essere utilizzato garantisce il funzionamento esente da manutenzione del meccanismo di comando. La parte di controllo elettronico abbandona il tradizionale interruttore ausiliario e lo sostituisce con un interruttore di prossimità fotoelettrico e adotta un'alimentazione completamente elettronica e un'unità di controllo intelligente per garantire il funzionamento esente da manutenzione della parte di controllo elettronico

L'interruttore automatico in vuoto per interni HV è un quadro per interni per sistemi di alimentazione trifase CA 50 Hz con una tensione nominale di 12 kV. Serve come unità di protezione e controllo per le apparecchiature della rete elettrica e le apparecchiature elettriche nelle imprese industriali e minerarie. Adatto per luoghi che richiedono un funzionamento frequente alla corrente di lavoro nominale o disconnessioni multiple della corrente di cortocircuito.

L'interruttore adotta un design integrato del meccanismo operativo e del corpo dell'interruttore, che può essere utilizzato come unità di installazione fissa o dotato di un meccanismo di propulsione dedicato per formare un'unità con carrello a mano.

L'interruttore automatico sotto vuoto per interni HV è adatto per sistemi di alimentazione CA trifase con una tensione nominale di 12 KV e una frequenza di 50 Hz. Può essere ampiamente utilizzato in centrali elettriche, sottostazioni, prodotti petrolchimici, metallurgia, aeroporti di produzione e aree residenziali come dispositivo di controllo e protezione per impianti elettrici. È particolarmente adatto per luoghi in cui il funzionamento frequente o molteplici correnti di cortocircuito vengono disconnesse al di sotto della corrente nominale. Può essere installato in quadri isolati in aria per interni (come KYN28 e KYN96) per l'uso di supporto. L'interruttore automatico è conforme ai requisiti GB1984 "Interruttori automatici CA ad alta tensione", JB Factory T3855 "Interruttori automatici sottovuoto CA ad alta tensione", DL/T 403 "Condizioni tecniche per l'ordinazione di interruttori automatici sottovuoto ad alta tensione 12KV~40,5kV" e soddisfa i requisiti pertinenti di standard come IEC62271-100.

Ambiente di utilizzo:

Temperatura ambientale: non superiore a +40°C, non inferiore a -15 ℃ (conservazione e trasporto consentiti a -30% C);

Altitudine: non superiore a 2000 m;

Umidità relativa: media giornaliera non superiore a 95%, media mensile non superiore a 90%, pressione di vapore saturo media giornaliera non superiore a 2,2x10 MPa, media mensile non superiore a 1,8x10°MPa:

Intensità sismica: non superiore al livello 8;

Un luogo senza incendi, esplosioni, grave inquinamento, corrosione chimica e forti vibrazioni.
